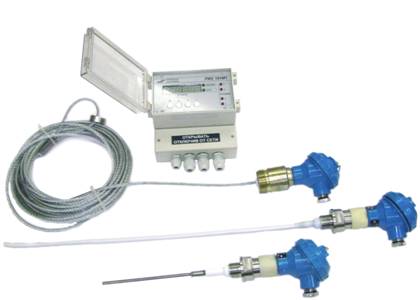

РИС-101М1 датчик-индикатор уровня
Емкостные датчики-индикаторы уровня РИС-101М1 — микропроцессорные датчики-преобразователи, предназначенные для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства. Индикатор исполнения «А» предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).
см. также «старую» аналоговую (не микропроцессорную) модель РИС-101 (без «М1») и двухточечных РИС-121,-121И.
Новинка! Взамен устаревших моделей РИС-101М1 и РИС-121(И) в настоящее время выпускается новый микропроцессорный датчик-индикатор уровня РИС-101СКБ-005…096И. Прибор РИС-101М1 для применения в новых проектах уже не рекомендуется. Новый датчик-индикатор РИС-101СКБ изготовлен с применением новейшей элементной базы, имеющей улучшенные метрологические и потребительские характеристики.
1. Возможности датчиков-индикаторов уровня РИС-101М1
— Преобразование уровня контролируемой среды в стандартные токовые сигналы (0-5мА, 0-20мА, 4-20мА);
Внимание: для длительного контроля уровня агрессивной, едкой среды (растворы кислот и щелочи) по специальному заказу возможно покрытие стержневого чувствительного элемента (например, мод.-025) фторопластной защитной изоляцией.
— Визуальная, звуковая и релейная (типа «сухой контакт») сигнализация назначенных пользователем четырех предельных уровней среды;
— Цифровая индикация уровня в процентах или в метрах;
— Передачу информации об измеряемых параметрах по последовательному интерфейсу RS-485 ModBus RTU.
2. Эксплуатационные характеристики датчика-индикатора уровня РИС-101М1
| Наименования параметра | Значение параметра |
| Температура окружающего воздуха для первичного преобразователя | -50…+60°С |
| Температура окружающего воздуха для передающего преобразователя | -30…+60°С |
| Относительная влажность воздуха при температуре 35°С | 95±3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа, (630-800 мм рт.ст.) |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 |
| Диапазон частот вибрации | 5-80 Гц |
| Ускорение | 9,8 м/с 2 |
| Степень пылевлагозащиты | IP54 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок.
Передающие преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывозащищенного исполнения предназначен для установки вне взрывоопасных зон. По способу защиты человека от поражения электрическим током индикаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544.
Датчики РИС-101М1 исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97
Индикаторы исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01.
3. Технические характеристики емкостных датчиков уровня РИС-101М1
| Наименования параметра | Значение параметра |
| Аналоговый токовый сигнал | 0-5; 0-20; 4-20мА(вых 1) 0-5мА (вых 2) |
| Количество уставок (переключающий контакт) | 4 шт. |
| Коммутируемая нагрузка | |
| -резистивная, постоянный ток | 5А, 24 В |
| -резистивная, переменный ток | 5А, 250 В |
| -индуктивная, переменный ток | 2А, 250 В |
| Число разрядов цифровой индикации | 6 |
| Дифференциал срабатывания | 1,5% |
| Погрешность контроля уровня по шкале показывающего прибора и по токовому выходному сигналу от диапазона измерения | ±1,5% |
| Погрешность срабатывания сигнализации уровня с релейными выходами, % от диапазона измерения уровня при дифференциале срабатывания не менее 1,5% от диапазона измерения уровня | не более ±1,5% |
| Напряжение питания для РИС-101М1, РИС-101М1И | 220 +22/-33 В |
| Частота переменного тока | 50±1 Гц |
| Потребляемая мощность | не более 15 В·А |
| Напряжение питания для РИС-101М1 (постоянный ток) | 12±1,5 или 24±2 В |
| Длина линии связи между первичным и передающим преобразователями | до 1000 м |
| Масса передающего преобразователя | не более 1,5 кг |
| Масса первичного преобразователя (в зависимости от исполнения) | не более 0,9-14 кг |
Датчики РИС-101М1 состоят из первичного преобразователя (ПП) с чувствительным элементом, передающего преобразователя (ППР) и дополнительного показывающего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), поставляемого по требованию заказчика.
ПП состоит из:
— литого корпуса;
— блока электронного (далее — БЭ);
— чувствительного элемента.
Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР.
Принцип действия ПП основан на преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в частоту выходного сигнала.
ППР состоит из следующих частей:
— настенного пластикового корпуса;
— модуля вторичного преобразователя (далее — МВП);
— модуля индикации (далее — МИ).
Пример записи при заказе:
1. Обозначение датчика-индикатора уровня.
2. Исполнение первичного преобразователя ПП
(Конструктивное исполнение чувствительного элемента, стержневой, пластинчатый, цилиндрический, трубчатый, кабельный, тросовый).
3. Взрывозащищенное исполнение (Exi).
4. Исполнение для ОАЭ (А).
5. Длина погружаемой части.
6. Выходной токовый сигнал 05-(0-5)мА, 02-(0-20)мА, 42-(4-20)мА.
7. Наличие последовательного интерфейса (RS485).
8. Наличие показывающего прибора.
9. Напряжение питания:
220 — переменный ток ∼220В, 50 Гц;
12 — постоянный ток =12В;
24 — постоянный ток =24В.
Новинка! Взамен устаревших моделей РИС-101М1 и РИС-121(И) в настоящее время выпускается новый микропроцессорный датчик-индикатор уровня РИС-101СКБ-005…096И. Прибор РИС-101М1 для применения в новых проектах уже не рекомендуется. Новый датчик-индикатор РИС-101СКБ изготовлен с применением новейшей элементной базы, имеющей улучшенные метрологические и потребительские характеристики.
4. Конструктивное исполнение, длина погружаемой части чувствительного элемента, параметры контролируемой среды РИС-101М1
Большинство моделей, кроме фланцевых, имеют штуцер М27х1,5.
5. Габаритные и установочные размеры датчика-индикатора уровня РИС-101М1
Преобразователь передающий (ППР)
Первичный преобразователь (датчик)
Схема подключения датчика-индикатора уровня РИС 101М1 и комплектность поставки
В комплект поставки датчика-индикатора уровня РИС-101М1 входят:
6. Возможные ошибки при оформлении заказа на емкостные датчики-индикаторы уровня РИС-101М1
Ввиду относительного многообразия моделей и модификаций емкостных датчиков-реле-индикаторов уровня РИС-101М1, определенной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: вместо микропроцессорный датчики-индикатор уровня, заявлялось: электронный емкостной уровнемер, преобразователь-индикатор уровня, регистратор (вместо регулятор), измеритель-сигнализатор и т.п.
— орфографические ошибки и описки: датчик-реле РИС101, РОС-101, РОС101 (вместо РИС-101М1 указывается другая не модифицированная старая модель РИС-101 (без «М1») или датчик-реле РОС-101 и т.п.);
— неправильные обозначения модели: РИС101-М1, РИС-101-М1 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level relay, level regulator-level indicator RIS-101M1, datchik-rele RIS301-M1, signalizator RIS-101M1, hbc-101m1 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики-реле-индикаторы уровня РИС-101М1, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (исполнение (обычное-общепромышленное или взрывозащищенное(искробезопасное), климатическое исполнение, количество точек контроля (датчиков с электродами), вид первичного преобразователя ПП — стержневой, пластинчатый, цилиндрический, трубчатый, тросовый, кабельный, предельное рабочее давление и температуру, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо четко указать количество приборов каждого вида, реквизиты плательщика, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Copyright © ТЕПЛОПРИБОР.рф 2015-2020 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ФКВ; ред.-ФМВ, ДМЕА7; соавторы ПИС, КЦ-М15/П0.
ГК Теплоприбор — производство и продажа КИПиА: Приборы и системы контроля уровня / Регуляторы-сигнализаторы / Емкостные датчики-реле уровня жидкости и твердых (сыпучих сред), в т.ч. искрозащищенные).
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) датчик-реле РИС-101М1 по цене производителя; проверить наличие на складе в Москве.
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля уровня.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
Наличие на складе: Под заказ*
* На складе в Москве имеются в наличии регуляторы-сигнализаторы (датчики-реле) уровня жидкости РОС-101М1 и другие модели в стандартном (базовом) исполнении; при отсутствии в наличии, специальных исполнений плановый срок производства составит 10-15 рабочих дней или могут быть предложены недорогие аналоги, имеющиеся в наличии.
Срок поставки: 15-20 раб. дней
Все цены на емкостные регуляторы-сигнализаторы (датчики-реле) уровня жидкости и твердых (сыпучих) сред указаны на базовое исполнение в рублях (см. общий прайс-лист) без учета налога НДС, стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке приборов и систем контроля уровня имеются дешевые некачественные копии ёмкостных датчиков-сигнализаторов уровня жидкости: аналоги, упрощенные подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций, в неполной комплектации; поэтому, возможно даже имеющие более низкую цену, чем оригинальные изделия.
РИС 101М1, РИС 121, РИС 101СКБ
ДАТЧИКИ-ИНДИКАТОРЫ УРОВНЯ
ОКП 42 1874
ТУ 4218-035-42334258-2005
ОБЩИЕ СВЕДЕНИЯ
Датчики-индикаторы, далее индикаторы, предназначены для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства.
Индикатор исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).
Индикаторы обеспечивают:
Индикаторы соответствуют климатическому исполнению УХЛ категории размещения 2 по ГОСТ 15150.
Индикаторы устойчивы к воздействию климатических факторов внешней среды:
Степень защиты от воздействия пыли и воды индикаторов IP54 по ГОСТ 14254.
Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок.
Передающие преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывозащищенного исполенения предназначен для установки вне взрывоопасных зон.
По способу защиты человека от поражения электрическим током индикаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544.
Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97
Индикаторы исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Условное обозначение, конструктивное исполнение, длина погружаемой части чувствительного элемента, параметры контролируемой среды указаны в таблице 1.
Индикаторы состоят из первичного преобразователя (ПП) с чувствительным элементом, передающего преобразователя (ППР) и дополнительного показывающего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), поставляемого по требованию заказчика.
ПП состоит из:
Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР.
Принцип действия ПП основан на преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в частоту выходного сигнала.
ППР состоит из следующих частей:
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Условное обозначение первичного преобразователя
Конструктивное
исполнение чувствительного элемента
Параметры контролируемой среды
Физическое состояние, электрические свойства
Рабочее избыточное давление, Рраб, МПа
Относительная диэлектрическая проницаемость
РИС 101М1 Датчики-индикаторы уровня
Общие сведения
Датчики-индикаторы, далее индикаторы, предназначены для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства.
Индикатор исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).
Индикаторы обеспечивают:
Индикаторы соответствуют климатическому исполнению УХЛ категории размещения 2 по ГОСТ 15150.
Индикаторы устойчивы к воздействию климатических факторов внешней среды:
Степень защиты от воздействия пыли и воды индикаторов IP54 по ГОСТ 14254.
Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок.
Передающие преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывозащищенного исполенения предназначен для установки вне взрывоопасных зон.
По способу защиты человека от поражения электрическим током индикаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544.
Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97
Индикаторы исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01.
Технические данные
Условное обозначение, конструктивное исполнение, длина погружаемой части чувствительного элемента, параметры контролируемой среды указаны в таблице 1.
Индикаторы состоят из первичного преобразователя (ПП) с чувствительным элементом, передающего преобразователя (ППР) и дополнительного показывающего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), поставляемого по требованию заказчика.
ПП состоит из:
Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР.
Принцип действия ПП основан на преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в частоту выходного сигнала.
ППР состоит из следующих частей:
Комплектность поставки
В комплект поставки входят:
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Условное обозначение первичного преобразователя
Конструктивное
исполнение чувствительного элемента
Параметры контролируемой среды
Физическое состояние, электрические свойства
Рабочее избыточ-ное давление, Рраб, МПа
Относительная диэлектрическая проницаемость
