станция управления противовыбросовым оборудованием в утепленном укрытии суп 140м 6

Станции управления ПВО

Станция гидропривода предназначена для оперативного дистанционного управления превенторами и задвижками манифольда, с целью герметизации устья скважины, с находящейся в ней колонной бурильных труб или при их отсутствии. И является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

Станция состоит из двух взаимно сблокированных пультов: основного, в состав которого входят станция гидропривода и блок пневмогидроаккумуляторов (ПГА), а также вспомогательного пульта.

По желанию заказчика основной пульт и блок пневмогидроаккумуляторов может быть размещен в утепленном укрытии (модуле, контейнере) с комбинированной системой отопления — от внешнего источника теплоносителя и посредством двух электрообогревателей, а также может комплектоваться ПГА не подлежащими обязательной регистрации в Ростехнадзоре.

Станции гидропривода рассчитана на дистанционное управление плашечными превенторами, кольцевым превентором и задвижками манифольда в зависимости от схемы ОП. Основной пульт управления станции, смонтирован вместе с пневмогидроаккумуляторами, который в соответствии с правилами безопасности должен размещаться за пределами основания буровой установки не ближе 10м от устья скважины. Вспомогательный пульт управления позволяет управлять превенторами и задвижками с рабочего места бурильщика.

Ниже приведены основные технические характеристики наиболее востребованной станции гидропривода модели СУП 140М на 6 постов производства компании «Стройнефтесервис».

Количество управляемых узлов (постов) противовыбросового

Источник

СТАНЦИЯ УПРАВЛЕНИЯ ПРЕВЕНТОРОМ

Станция управления превентором СУП предназначена для оперативного дистанционного управления превенторами и задвижками манифольда, с целью герметизации устья скважины, с находящейся в ней колонной бурильных труб или при их отсутствии. И является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

СУП состоит из двух взаимно сблокированных пультов: основного, в состав которого входят станция гидропривода и блок пневмогидроаккумуляторов (ПГА), а также вспомогательного пульта.

Основной пульт и блок пневмогидроаккумуляторов может быть размещен в утепленном укрытии (модуле, контейнере) с комбинированной системой отопления — от внешнего источника теплоносителя и посредством двух электрообогревателей, а также может комплектоваться ПГА не подлежащими обязательной регистрации в Ростехнадзоре.

СУП рассчитана на дистанционное управление плашечными превенторами, кольцевым превентором и задвижками манифольда в зависимости от схемы ОП. Основной пульт управления станции, смонтирован вместе с пневмогидроаккумуляторами, который в соответствии с правилами безопасности должен размещаться за пределами основания буровой установки не ближе 10м от устья скважины. Вспомогательный пульт управления позволяет управлять превенторами и задвижками с рабочего места бурильщика.

Количество управляемых узлов (постов) противовыбросового

трехфазный переменный ток 380В/50Гц

Расстояние до устья скважины*, м, не более:

— от станции управления

— от вспомогательного пульта:

Рабочая жидкость в гидросистемемасло всесезонное гидравлическое

ВМГЗТУ38-101479-74Емкость масляного бака номинальная, дм 3

Время заполнения батареи пневмогидроаккумуляторов маслом до давления 14МПа насосом (номинальное), мин. не более

золотниковые четырех-, трех-, двухходовые с ручным и гидравлическим управлением

Источник

Станции управления ПВО

Станция гидропривода предназначена для оперативного дистанционного управления превенторами и задвижками манифольда, с целью герметизации устья скважины, с находящейся в ней колонной бурильных труб или при их отсутствии. И является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

Станция состоит из двух взаимно сблокированных пультов: основного, в состав которого входят станция гидропривода и блок пневмогидроаккумуляторов (ПГА), а также вспомогательного пульта.

По желанию заказчика основной пульт и блок пневмогидроаккумуляторов может быть размещен в утепленном укрытии (модуле, контейнере) с комбинированной системой отопления — от внешнего источника теплоносителя и посредством двух электрообогревателей, а также может комплектоваться ПГА не подлежащими обязательной регистрации в Ростехнадзоре.

Станции гидропривода рассчитана на дистанционное управление плашечными превенторами, кольцевым превентором и задвижками манифольда в зависимости от схемы ОП. Основной пульт управления станции, смонтирован вместе с пневмогидроаккумуляторами, который в соответствии с правилами безопасности должен размещаться за пределами основания буровой установки не ближе 10м от устья скважины. Вспомогательный пульт управления позволяет управлять превенторами и задвижками с рабочего места бурильщика.

Ниже приведены основные технические характеристики наиболее востребованной станции гидропривода модели СУП 140М на 6 постов производства компании «Стройнефтесервис».

Количество управляемых узлов (постов) противовыбросового

Источник

Станция управления превенторами суп 140м

ООО Завод «Роснефтемаш» имеет возможность поставки в Ваш адрес следующее оборудование:

Станция гидропривода предназначена для оперативного дистанционного управления превенторами и задвижками манифольда, с целью герметизации устья скважины, с находящейся в ней колонной бурильных труб или при их отсутствии. И является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

Станция состоит из двух взаимно сблокированных пультов: основного, в состав которого входят станция гидропривода и блок пневмогидроаккумуляторов (ПГА), а также вспомогательного пульта.

По желанию заказчика основной пульт и блок пневмогидроаккумуляторов может быть размещен в утепленном укрытии (модуле, контейнере) с комбинированной системой отопления — от внешнего источника теплоносителя и посредством двух электрообогревателей, а также может комплектоваться ПГА не подлежащими обязательной регистрации в Ростехнадзоре.

Станции гидропривода рассчитана на дистанционное управление плашечными превенторами, кольцевым превентором и задвижками манифольда в зависимости от схемы ОП. Основной пульт управления станции, смонтирован вместе с пневмогидроаккумуляторами, который в соответствии с правилами безопасности должен размещаться за пределами основания буровой установки не ближе 10м от устья скважины. Вспомогательный пульт управления позволяет управлять превенторами и задвижками с рабочего места бурильщика.

Ниже приведены основные технические характеристики наиболее востребованной станции гидропривода модели СУП 140М на 6 постов производства компании «Стройнефтесервис».

Количество управляемых узлов (постов) противовыбросового

“ВМЗ Инжиниринг” производит станции управления соответствующие современным требованиям технологии бурения и не уступают по техническим показателям зарубежным аналогам.

Станция управления (гидропривода) ОП предназначена для оперативного дистанционного управления превенторами и задвижками манифольда.

Модельный ряд станций управления СУ-140 имеет следующие существенные преимущества:

Запущена в серийное производство станция СУ-140Э с компактным и надежным электрическим дублером

Главная > Инструкция по эксплуатации

Информация о документе

Дата добавления:

Размер:

Доступные форматы для скачивания:

БЛОК УПРАВЛЕНИЯ ГИДРОНАСОСОМ

Инструкция по эксплуатации и техническое описание.

Технические характеристики электрооборудования СУП-140.

Напряжение питания …………………………..………..380в. + 10%

Частота питающего напряжения ………………… ….…..50гц + 5%

Относительная влажность воздуха не более…………………..80%

Степень защиты электрооборудования …………………….. IP54

Не допускается наличие скачков напряжения более 10% и высокочастотных составляющих в питающем напряжении.

Не допускается эксплуатация оборудования с механическими повреждениями и дефектами.

В поставляемом оборудовании возможны незначительные отличия от данного описания, не имеющие принципиального значения.

Электрический ящик управления……..………1шт

(Установлен на станции СУП-140.)

Инструкция по эксплуатации…………………1шт.

(Упаковано в электрощите.)

2.Принцип работы схемы.

Переключатель режимов работы блока управления имеет три положения «0», «Руч. Раб » «Авт. Раб»

Данный режим может, используется только при непосредственном контроле оператором за гидростанцией, или при аварийной ситуации требующей принудительного включения гидравлического насоса.

При автоматической работе, вся схема работает в автоматическом режиме. Поддерживается заданное давление масла в гидросетеме, контролируется исправность работы гидравлического насоса, уровня масла в баке, исправность самой платы управления.

Плата управления содержит: источник питания 220/24в. Релейный блок и таймер.

Плата управления обеспечивает контроль давления в системе с помощью электро-контактного манометра.

Контроль уровня масла в баке выполняется поплавковым бесконтактным датчиком уровня масла. При понижении уровня масла ниже допустимого уровня, датчик переходит в разомкнутое состояние и обесточивает реле KL1, которое в свою очередь замыкает цепь питания звонка. И нормально открытым контактом, обесточивает цепь включения реле KL2, препятствуя запуску гидравлического насоса. Так же реле KL1 замыкает цепь питания звонка, при неисправности источника питания 24 в, реле включает звуковую сигнализацию.

а плате находятся светодиоды для визуальной индикации работы реле и питания схемы.

Станция управления превентором СУП предназначена для оперативного дистанционного управления превенторами и задвижками манифольда, с целью герметизации устья скважины, с находящейся в ней колонной бурильных труб или при их отсутствии. И является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

СУП состоит из двух взаимно сблокированных пультов: основного, в состав которого входят станция гидропривода и блок пневмогидроаккумуляторов (ПГА), а также вспомогательного пульта.

Основной пульт и блок пневмогидроаккумуляторов может быть размещен в утепленном укрытии (модуле, контейнере) с комбинированной системой отопления — от внешнего источника теплоносителя и посредством двух электрообогревателей, а также может комплектоваться ПГА не подлежащими обязательной регистрации в Ростехнадзоре.

СУП рассчитана на дистанционное управление плашечными превенторами, кольцевым превентором и задвижками манифольда в зависимости от схемы ОП. Основной пульт управления станции, смонтирован вместе с пневмогидроаккумуляторами, который в соответствии с правилами безопасности должен размещаться за пределами основания буровой установки не ближе 10м от устья скважины. Вспомогательный пульт управления позволяет управлять превенторами и задвижками с рабочего места бурильщика.

1. Не требует регистрации в Ростехнадзоре.

2. Закрытого исполнения, не подвержена атмосферному воздействию.

3. Имеет отопительный контур, что увеличивает срок службы всех узлов и механизмов.

4. Имеет дополнительный воздушный контур, обеспечивающий бесперебойную работу,
в случаи отсутствия электропитания.

7. Стоимость ниже мировых аналогов

8. Удобство эксплуатации.

9. Доступность до всех узлов и механизмов для проведения профилактических работ.

Станция гидроуправления ПВО – оборудование входящее в состав противовыбросового, предназначенное для дистанционного управления задвижками блоков превенторов которые в свою очередь обеспечивают герметизацию скважины при аварийных режимах а так же при ремонтных работах. В состав станции входит пульт управления основной, шаровый гидроаккумулятор, нагнетательный насос, соединительный трубопровод, вспомогательный пульт управления. Станция предназначена для работ в умеренной, умеренно-холодной и холодной климатических зонах по ГОСТ 16350–80

Наша компания производит :

-Станция гидроуправления гуп 14 (СГУП 140М) технические характеристики

-Станция гидроуправления гуп 17 (СГУП 170М) технические характеристики

-Станция гидроуправления (румынское исполнение) технические характеристики

По просьбе заказчика возможно поставка РВД с быстросъемным соединением в защите от повреждений (фото)

Рукав высокого давления в защитном исполнении

Станция управления превенторами является специальным оборудованием для управления противовыбросовыми превенторами, гидравлическими штуцерными линиями и линиями глушения, и является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

FKDQ640-6 — станция управления превенторами с электропневматическим управлением, с номинальным общим объемом накопителей 640 л, может управлять 6-ю объектами. Главное управление — электрическое, вспомогательное управление — пневматическое.

Станция управления превенторами является специальным оборудованием для управления противовыбросовыми превенторами, гидравлическими штуцерными линиями и линиями глушения, и является необходимым оборудованием для предотвращения выброса во время бурения или ремонта скважины в нефтяной и газовой промышленности.

FKDQ640-6 — станция управления превенторами с электропневматическим управлением, с номинальным общим объемом накопителей 640 л, может управлять 6-ю объектами. Главное управление — электрическое, вспомогательное управление — пневматическое.

Электропневматическая станция управления (серия FKDQ) состоит из следующих компонентов: основания, масляного резервуара, группы накопителей (аккумуляторов), электронасоса (электрического трёхплунжерного насоса), электродвигателя, электронного контроллера давления, группы пневмонасосов, регулятора давления, группы трехпозиционных четырехпроходных поворотных клапанов, двухпозиционный четырехпроходной клапан пневмоцилиндр, группы пневматических цилиндров, PLC взрывобезопасная зарядно-распределительная коробка (ЗРК), взрывобезопасный электромагнитный клапан и дистанционного пульта управления и трубопровода высокого давления.

Панель дистанционного управления

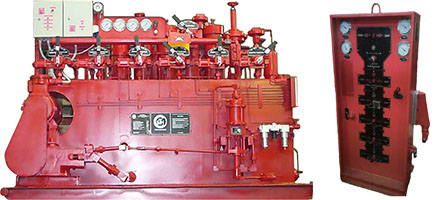

Станция управления превенторами СУП-21ОМ

Количество постов управления, шт.

Давление в гидросистеме, МПа:

Объем энергетического аккумулятора с подвижным разделителем сред, дм3

Объём (количество) аккумуляторов

в зависимости от типоразмера ПВО

Объём масленого бака, дм3

максимальное давление, МПа
производительность, л/мин

Мощность приводного электродвигателя, кВт

Пневмоприводной насос, шт.

максимальное давление, МПа
производительность, л/мин

Габариты станции, мм

Пульт вспомогательный пневматический, шт.

Соединение вспомогательного пульта со станцией управления

на тему: Превенторные установки для моря

Руководитель проекта: Студент:

доцент группа МО-09-9

Шейнбаум В. С. Кукушкин П. А.

(подпись и дата проверки)

_______________________ «К защите»

Назначение и состав оборудования противовыбросового

В соот­ветствии с ГОСТом вышеперечисленное оборудование предназначено для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью обеспечения безопасного ведения работ, пре­дупреждения выбросов и открытых фонтанов, охраны окружающей среды. Противовыбросовое оборудование позволяет выполнять следующие операции:

—герметизацию устья скважины при спущенных бурильных трубах и без них;

— вымывать флюид из скважины по принятой тех­нологии;

—подвеску колонны бурильных труб на плашках превентора после его закрытия;

— контроль над состоянием скважины во время глушения;

— расхаживание колонны бурильных труб для пре­дотвращения ее прихвата;

— спуск или подъем части или всех колонных буриль­ных труб при герметично закрытом устье скважины.

Основными причинами возникновения газонефте­водопроявлений являются:

1. Недостаточная плотность раствора вследствие ошибки при составлении плана работ или несоблюдения рекомендуемых параметров раствора бригадой текуще­го, капитального ремонта и освоения скважин.

2. Недолив скважины при спуско-подъемных опе­рациях.

3. Поглощение жидкости, находящейся в скважине.

4. Глушение скважины перед началом работ непол­ным объемом или отдельными порциями.

5. Уменьшение плотности жидкости в скважине при длительных остановках за счет поступления газа из пласта.

6. Нарушение технологии эксплуатации, освоения и ремонта скважин.

7. Длительные простои скважины без промывки.

Основными признаками газонефтеводопроявлений являются:

1. Перелив жидкости из скважины при отсутствии циркуляции.

2. Увеличение объема промывочной жидкости в приемных емкостях при бурении или промывке сква­жины.

3. Увеличение скорости потока промывочной жид­кости из скважины при неизменной подаче насоса.

4. Уменьшение (по сравнению с расчетным) объема доливаемой жидкости при спуско-подъемных опера­циях.

5. Увеличение объема вытесняемой из скважины жидкости при спуске труб (по сравнению с расчет­ным).

6. Снижение плотности жидкости при промывке скважины.

7. Повышенное газосодержание в жидкости глуше­ния.

Стандарт предполагает 10 типовых схем состава и размещения оборудования. В зависимости от местных условий бурения эти схемы могут корректироваться по согласованию с региональными органами Госгортех- надзора РФ. Указанный выше ГОСТ дает нам поря­док обозначения оборудования противовыбросового 0115-230/80×35:

5 — схема компоновки по ГОСТ 13862—90;

230 — проходное отверстие элементов стволовой части, мм;

80 — условный проход элементов манифольда в мм;

35 — рабочее давление элементов в ОП, МПа.

Отдельные элементы оборудования противовыбро­сового обозначаются сокращенно:

ППГ — превентор плашечный гидравлический;

ПК (У) — превентор кольцевой (универсальный);

МПБ — манифольд прямоточный блочный.

Установленное на скважине оборудование противо­выбросовое состоит из трех частей:

— стволовой части — это превенторы, установленные на устье, крестовина, катушки различные и разъемный патрубок или разъемный желоб;

— манифольда с линиями глушения и дросселиро­вания;

— системы управления с основным и вспомогатель­ным пультами с маслопроводами.

Превентор кольцевой предназначен для герметизации устья при бурении нефтяных и газовых скважин с целью обеспечения безопасного ведения работ, при ликвидации газонефтеводопроявлений и при выполнении различных технологических операций при строительстве скважин в соответствии с техническим проектом скважины.

Уплотнитель превентора обеспечивает герметизацию устья скважины вокруг любой части бурильной колон­ны, насосно-компрессорных труб, а также при отсут­ствии инструмента. Уплотнитель позволяет производить расхаживание и протаскивание инструмента.

Превентор кольцевой состоит из корпуса 4 с фланцевым креплением, внутри которого установ­лены: поршень 3, планшайба 8, отделяющая полость управления И от полости скважины Е. Уплотнитель 1 представляет собой металлоармированное резинотех­ническое изделие. Элементы арматуры уплотнителя выполнены в виде ребер жесткости, завулканизирован- ных в резину. Конструкция арматуры такова, что при закрывании уплотнителя 1 она стремится образовать кольцо, препятствующее выдавливанию резины в про­ходное отверстие превентора. Резина вне зависимости от размера и конфигурации трубы формируется по внутреннему диаметру в отверстии корпуса, созда­вая герметичное уплотнение. К корпусу 4 крепится крышка 2 с помощью шпилек 14 и гаек 16. Превентор кольцевой снабжен скребковыми манжетами 9 и 10, отделяющими полости управления И и К от полости скважины Е. Резиновые кольца 11 и 12 уплотняют соединение планшайбы с крышкой и корпусом. Кор­пус 4 и поршень 3 имеют фторопластовые пояски для предотвращения контакта металла по металлу и служат как опорные направляющие для передвижения поршня 3. В корпусе 4 имеются каналы, закрытые заглушкой 13, для парообогрева при работе превентора кольцевого в условиях с минусовой температурой.

В верхней части крышки расположены двенадцать отверстий для шпилек и канавка уплотнительной прокладки, что дает возможность устанавливать на превентор кольцевой различное оборудование и приспособления с соответствующими фланцевыми соединения ми.

Для закрытия превентора кольцевого гидравли­ческая жидкость под давлением подается в полость К. Поршень 3, перемещаясь, сжимает уплотнитель 1, выдавая резину в проходное отверстие превентора, герметизируя находящийся в нем инструмент, а при его отсутствии скважину.

Для открытия превентора гидравлическая жидкость под давлением подается в полость И. Поршень 3 пере­мещается вниз, и уплотнитель 1 под действием упругих сил возвращается в первоначальное состояние.

Превентор плашечный предназначен для герметизации устья бурящейся или ремонтирующейся скважины с целью предупреждения выброса. Превентор (рис. 8.2.2) состоит из корпуса и крышек с гидроцилиндрами. Кор­пус представляет собой стальную отливку коробчатого сечения, имеющую вертикальное проходное отверстие диаметром 230 мм и сквозную горизонтальную прямо­угольную полость, в которой размещаются и двигаются плашки.

Полость корпуса с обеих сторон закрывается откид­ными крышками, шарнирно подвешенными на корпусе. Крепление этих крышек к корпусу производится винта­ми. Такая конструкция превенторов позволяет сменить плашки, не снимая превентор с устья бурящейся сква­жины (даже при наличии в ней инструмента).

Превентор может быть укомплектован следующими плашками:

— трубными — каждая пара из которых уплотняет трубы определенного размера;

— глухими — герметизирующими скважину при от­сутствии в ней инструмента.

Плашка состоит из вкладыша, резинового уплотне­ния плашки и корпуса плашки.

Конструкция плашек позволяет подвешивать ко­лонну бурильных труб, удерживать от выдавливания инструмента из скважины устьевым давлением и рас­хаживать бурильный инструмент. Оптимальный режим расхаживания устанавливается эксплуатирующими организациями с учетом конкретных условий работы.

Плашка в собранном виде насаживается на Т-образный паз штока и вставляется в корпус превен- тора.

Перемещение каждой плашки осуществляется пор­шнем гидравлического цилиндра. Масло от коллектора по маслопроводам и через поворотное ниппельное со­единение под давлением поступает в гидроцилиндры. Палец служит визуальным указателем положения «от­крыто-закрыто» плашек превентора, палец — указатель положения фиксатора плашек.

Полость плашек превенторов в зимнее время при температуре ниже минус 5° С должна обогреваться па­ром, подаваемым в паропроводы корпуса превентора через отверстие в нем.

Станция гидропривода ГУП-14М

Назначение и состав станция гидропривода ГУП-14М предназначена для оперативного дистанционного управления пре- венторами и задвижками манифольда. Оно состоит из двух взаимно сблокированных пультов — основного и вспомогательного.

Схема станции гидропривода ГУП-14М (рис. 8.2.4) рассчитана на дистанционное управление тремя пла- шечными превенторами, одним кольцевым и двумя задвижками манифольда.

Пульт основной предназначен для управления превенторами с безопасного места вне буровой.

Все сборочные единицы пульта смонтированы на общей раме и представляют собой компактный транс­портабельный блок.

Электрическая часть пульта управления смонтиро­вана на его корпусе, а панель управления электродви­гателем расположена в ящике.

Электродвигатель привода насоса имеет автомати­ческое управление от электроконтактного манометра. Регулируется манометр на давление включения элект­родвигателя 13 МПа и выключения 14 МПа. Включение основного пульта производится выключателем.

Пульт основной устанавливается в металлическом укрытии или другом закрытом помещении на рассто­янии 10 м от буровой. Для обеспечения нормальной работы при температуре воздуха ниже минус 5 °С пульт и его обвязка трубопроводами должны иметь укрытие с обязательным обеспечением в закрытом помещении положительной температуры.

С основного пульта можно:

— закрывать и открывать плашечные превенторы, задвижки манифольда и превентор кольцевой;

— выключать и отключать регулирующий клапан плашечных превенторов рукояткой;

— регулировать давление в плашечных превенторах от 1 МПа до 14 МПа, в зависимости от настройки ре­дукционного клапана;

— контролировать давление в превенторах плашеч­ных по манометру;

— контролировать давление в превенторе кольцевом по манометру;

— переключать управление с пульта основного на вспомогательный и наоборот.

При переключении управления с основного пульта на вспомогательный следует проверить положение руко­яток на вспомогательном пульте. Оно должно соответс­твовать положению рукояток на основном пульте.
