Что такое щит пост
Что такое налоговый щит. Объясняем простыми словами
Налоговый щит (англ. tax shield) — метод снижения налоговых платежей в рамках действующего законодательства за счет роста доли заёмного капитала, увеличения амортизационных отчислений и т.п.
Налоговый щит = стоимость расходов, подлежащих вычету из налоговой базы x налоговая ставка
Проще говоря, это законный способ уменьшения налогового бремени с помощью спланированного повышения расходов.
Например, взятие кредита дает налоговую выгоду, потому что вы можете использовать уплату процентов в качестве расходов, не подлежащих налогообложению. После их вычета сумма, на которую начисляется налог, уменьшается. Но нужно понимать, что только проценты по кредиту уменьшают налогооблагаемую базу, а не тело кредита.
По сути любой налоговый вычет может считаться налоговым щитом.
Другим примером налогового щита является амортизация. Она позволяет платить меньше налогов, даже не прибегая к реальным расходам денежных средств. Владелец актива фактически ничего не тратит, но корректирует указанную в финансовой отчетности стоимость амортизируемого актива.
Пример употребления на «Секрете»
«Для чего прибыльной компании могут понадобиться балансовые убытки, в принципе, не секрет. Любому начинающему финансисту известно такое понятие, как «налоговый щит» (tax shield), или «налоговый актив» (так называют щиты аудиторы). Щитом, по сути, являются любые затраты или льготы, позволяющие уменьшить облагаемую прибыль, а значит, снизить налог на прибыль. Номинально стоимость налогового щита равна потенциальной экономии на налоге. Фактическая же цена щита определяется еще и с учетом дисконтирования».
(Из архивной статьи о выгоде убытков.)
Нюансы
Налоговый кодекс ограничивает величину процентов по кредитам, для которой предоставляется налоговая льгота. Для кредита в рублях максимум — это 1,25 ключевой ставки ЦБ РФ. В период с 1 января 2020 года по 31 декабря 2021 года действует повышение до 1,8 ключевой ставки.
Ошибки в употреблении
Налоговый щит необходимо отличать от так называемых налоговых гаваней или офшоров. В случае с налоговом щитом речь идет не о переводе бизнеса на территории с особыми налоговыми льготами, а об использовании условий действующего законодательства своей страны. Главное — не перейти грань, чтобы не получить обвинения в необоснованной налоговой выгоде.
Налоговый щит может использоваться в модели расчета средневзвешенной стоимости капитала. Это связано с тем, что часть капитала, используемого при расчете WACC, может не облагаться налогом на прибыль за счет использования налогового щита.
Щит постоянного тока (ЩПТ)
Щит постоянного тока (ЩПТ) распределительной подстанции предназначен для распределения постоянного оперативного тока для питания устрой
Щит постоянного тока (ЩПТ) распределительной подстанции предназначен для распределения постоянного оперативного тока для питания устройств релейной защиты и автоматики оборудования, в том числе электромагнитной блокировки коммутационных аппаратов; для питания цепей соленоидов высоковольтных выключателей, а также для питания различных устройств связи, телемеханики, устройств автоматизированного учета электрической энергии.
Номинальное напряжение аккумуляторной батареи составляет 220 В.
Аккумуляторная батарея находится в режиме постоянной подзарядки, ее подзарядка осуществляется при помощи специальных зарядных агрегатов.
Зарядные агрегаты являются одними из потребителей собственных нужд подстанции и питаются от щита собственных нужд 220/380 В переменного тока.
В случае возникновения аварийной ситуации на подстанции, которая сопровождается полной потерей напряжения, аккумуляторная батарея будет продолжительное время (в зависимости от емкости батареи и количества потребителей оперативного тока) осуществлять питание защитных и автоматических устройств, цепей управления выключателями и других потребителей оперативного тока (аварийное освещение, инвертор, устройства связи).
Для обеспечения бесперебойной подачи оперативного тока на защитные устройства и цепи управления коммутационными аппаратами, в щите постоянного тока предусматривается две секции сборных шин.
Большая часть устройств, элементов оборудования, подключается к каждой из секций щита постоянного тока.
Таким образом, обеспечивается надежность и бесперебойность подачи оперативного тока на данные устройства.
В обычном режиме устройства питаются от линии, которая идет от одной секции, при обесточении данной секции устройство автоматически переключает питание от другой линии, подключенной ко второй секции ЩПТ.
Например, зарядный агрегат подключен двумя кабельными линиями к каждой из секций щита постоянного тока.
В обычном режиме он питается от первой секции, в случае потери напряжения он автоматически переключится на питание от второй секции ЩПТ.
В щите постоянного тока размещается множество различных электрических аппаратов, измерительных приборов, переключающих устройств, кнопок и сигнальных устройств.
Рассмотрим вкратце каждый из приведенных элементов.
Щит постоянного тока для удобства обслуживания изготавливается из нескольких панелей.
Каждая из панелей имеет свои электрические аппараты и выполняет определенные функции.
Например, щит постоянного тока состоит из трех панелей.
На средней панели расположены автоматические выключатели, рубильники ввода аккумуляторной батареи и секционный выключатель.
Автоматические выключатели служат для защиты цепей оперативного тока от повреждения в результате перегрузки или короткого замыкания.
Рубильники устанавливаются на группы из нескольких автоматических выключателей и служат для создания видимого разрыва при необходимости проведения работ в цепях оперативного тока или замены автоматических выключателей отходящих линий.
Для обеспечения контроля включенного положения автоматических выключателей, устанавливаются блок-контакты, которые работают в паре с автоматическими выключателями.
Блок-контакты подключаются к устройствам сигнализации и в случае отключения какого-либо автоматического выключателя на панели сигнализации обслуживающий персонал своевременно обнаружит его отключение.
Также блок-контакты могут подключаться к различным автоматическим устройствам.
Например, к устройству автоматического включения резерва.
При отключении вводного выключателя одной из секций щитка постоянного тока будет автоматически включен секционный автоматический выключатель (при наличии мотор-привода).
На лицевой части панелей щита постоянного тока устанавливаются различные переключающие устройства, измерительные приборы и сигнальные лампы (светодиоды).
Переключающие устройства, кнопки предназначены для переключения режимов работы автоматических устройств ЩПТ, контроля изоляции, тока подзарядки аккумуляторной батареи.
Для контроля основных электрических параметров устанавливаются такие измерительные приборы, как амперметр и вольтметр.
Амперметр служит для фиксации тока зарядки аккумуляторной батареи, тока на вводе щита постоянного тока, на каждой из секций, а также на секционном выключателе ЩПТ.
Вольтметры предназначены для контроля уровня напряжения на том или ином участке щита постоянного тока.
На щите постоянного тока также устанавливаются вольтметры контроля изоляции.
Сигнальные лампы служат для индикации положения коммутационных аппаратов, они подключаются к блок-контактам автоматических выключателей.
Для каждого автоматического выключателя устанавливается по две сигнальные лампы, как правило, красного и зеленого цвета, которые сигнализируют о включенном и отключенном положении каждого коммутационного аппарата.
Следует отметить, что одним из наиболее распространенных аварийных режимов является «земля» в сети постоянного тока.
Наличие «земли» свидетельствует о том, что один из полюсов замкнут на «землю».
Данный режим работы цепей оперативного тока недопустим, поэтому при его возникновении необходимо без промедления приступить к отысканию возникшего повреждения.
Контроль изоляции, то есть напряжение каждого полюса относительно земли, контролируется на вышеупомянутых вольтметрах посредством выбора определенного положения соответствующих переключающих устройств.
10 самых частых ошибок в маркировке электрощита
С момента публикации поста прошло более трех месяцев. Наблюдая за результатами работы пользователей в нашем сервисе и фотками электрощитов в инстаграме и, я заметил на какие грабли чаще всего наступают пользователи при маркировке. Возьму на себя смелость перечислить эти ошибки и дать советы чтобы помочь вашим щитам обрести больше здравого смысла.
Ошибка 0. Отсутствие самой маркировки.
По хештегу #электрощит в инстаграмм таких фотографий пока еще много. Это как клавиатура без букв, кнопки в лифте без номеров этажей. Такой щит нельзя считать законченным изделием.
Ошибка 1. Спецтермины и неясные формулировки
Чтобы мама гордилась сыном не пугайте её словами УЗО, Селективный, ВВОД. Постарайтесь перевести язык электрика на понятный для обывателя.
2. Описание пиктограмм текстом
Черный текст на сером фоне, которым грешат распечатки на черно-белом принтере. В 2019 году! Вы серьезно?
5. Бессмысленная нумерация
Встречается не часто, но когда в щите есть два одинаковых номера живо представляю эмоции пользователя лифта с картинки.
Совет: нумеровать в щите только автоматы от 1 и пока они не кончатся. Нумерация помогает понять какие автоматы обслуживает ВДТ (узо) или другой групповой выключатель нагрузки.
7. Маркировка не совпадает
Эта проблема состоит из двух частей: 1) почти все производители отклоняются от габаритных размеров, которые заявлены в документации из-за особенностей производства. 2) между приборами есть зазоры и их нужно учитывать.
Розетка прихожей, свет прихожей, домофон прихожей.
9. Цвет имеет значение
Кто-то по привычке акцентирует все автоматы подряд и такую маркировку трудно не заметить. Но закроем её поскорее с глаз долой непрозрачной дверцей щита и вспомним, что осмысленное использование цвета может сделать маркировку менее тревожной.
10. Повернутый вертикально текст
Плохая читаемость иногда приводит к увеличению размера шрифта и развороту надписи на 90 градусов. Особые электрики-изуверы, чередуют горизонтальные и вертикальные надписи.
Когда много смысловой нагрузки или журнальной высоты шрифта в 3мм недостаточно чтобы разместить текст горизонтально, можно использовать пространство над автоматами, если основная маркировка будет наклеена под ними.
Надеюсь, перечисленное выше поможет вам избежать лишнего информационного шума и сделает ваш щит удобным в использовании устройством, в котором при необходимости разберётся даже ребёнок.
Лига электриков
3.2K постов 20.1K подписчиков
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
Возможно есть нормативная документация, поэтому обозначения вроде qf1 и пр.? А вот картинки вообще могут ввести в заблуждение. Мне как не специалисту было бы легче прочитать чем гадать, что там художник хотел изобразить
Охуенный сервис. Летом себе сделал.
Хоть в чем то в нашей стране с вниманием относятся к деталям своей работы и это не намазано краской цвета детской неожиданности где-то сбоку!
@mezich, подскажите, может знаете? Есть ли такой же сервис как ваш, но что бы он лайн расставить автоматы в щитке? Спроектировать щиток..
А про клавиатуру обидно было.
Спасибо, в закладки.
Нехрен в щите не специалистам делать.
Автор, вас Тёма Лебедев укусил, или сам-сам? Идеи хорошие, спасибо, но уж больно почерк похож.
Маркировка щита или красота от скуки
Всем, доброго времени суток! Поскольку все стройки остановлены, у меня, наконец, дошли руки нарисовать симпатичные авторские маркировки для щитов. Обсуждения и комментарии приветствуются, как и идеи, какие еще иконки могут быть полезны большинству.
Для тех, кто может использовать, прилагаю файл в векторе. Используйте безвозмездно, по своему усмотрению:)) Могу помочь в разработке маркировки для вас, делать все равно нечего))
Файлик «Маркировка щитов.cdr(v13)» лежит в моей VK группе inakipelo.
PS Есть сервисы, позволяющие сделать тоже самое в конструкторе, но иногда надо «прямо сейчас», да и хотелось иметь уникальные иконки. Не зря же 6 лет учился на дизайнера)))
Банный Щит
Приветствую всех уважаемых участников сообщества Лиги Электриков. Как гласит народная мудрость – хочешь сделать хорошо – сделай сам. В вопросах пожаробезопасности и безопасности собственной жизни это пожалуй необходимость. В наше время сложно найти специалиста и полностью ему довериться, к тому же как понять, что перед тобой специалист, если ты ничего не понимаешь в его работе? Только самому долго и скрупулёзно изучать и познавать. Да, на его уровень ты не прыгнешь, но нет никакой гарантии, что он сам в теме. Знаю, что здесь собрались люди думающие и интересующиеся своей работой, ведь не каждый тратит своё свободное время на саморазвитие в профессиональной области. Поэтому я и принёс Вам на рассмотрение свой первый ЩР. Да не просто ЩР, а банный ЩР – результат долгого изучения разных форумов, статей и выдержек из ПУЭ. Ни в коем случае не претендую на звание гуру, просто хочу узнать мнение общего разума. Вопрос простой – Всё ли так? Если что-то не так, то как правильно?
Предыстория. Частный сектор. На участке старенький дом и строящаяся двухэтажная баня. Подвод к дому осуществлён по воздуху. Ввод в дом осуществлён кабелем ВВГп 2*6, через вводной автомат C32, который установлен в наружном щите на фасаде дома, рядом с новым счётчиком.

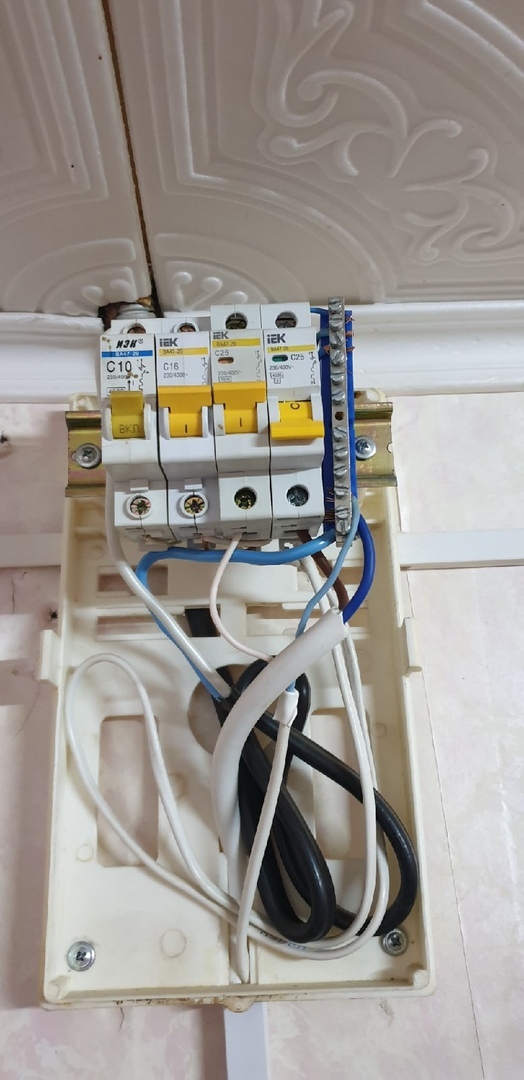

В доме в стареньком щите, который остался в наследство от старого электросчётчика, простенькая разводка
Из щита в доме, через автомат С 25 запитана баня. Подвод осуществлен под землей кабелем ПВСн 2*4. В качестве дополнительной защиты кабель уложен в ПНД трубу 16мм. ПНД труба в свою очередь уложена в
оранжевую ПВХ канализационную трубу 110мм и закопана на глубину 1,7 метра.
Щит в бане планирую исходя из количества автоматов на 12 секций, железный, со степенью защиты IP 66. Щит планирую установить в комнате отдыха, в закрываемой нише стола.
Все автоматы и УЗО будут Schneider Electric. Вся проводка в бане будет скрытой в полу и потолке, в стенах за вагонкой. Проводка выполнена кабелями ВВГп-нг(А)LS 2*1,5 на световые группы, и 3*2,5 розеточные группы, через автоматы C10 и C16 соответственно. Кабели уложены в ПНД гофру. Все коробки «Промрукав» IP 55. Соединения проводов будут производится опрессовкой ГМЛ шестигранником, с последующей изоляцией термоусадкой и изолентой.
Баня стоит на свайном стальном фундаменте, который представляет из себя группу стальных свай, залитых бетоном внутри и обваренных стальным швеллером по периметру, поэтому заземление организовано болтовым соединением провода с данным фундаментом.
Вот собственно и весь расклад. Щит и автоматика в баню ещё не куплена, поэтому хотелось бы увидеть конструктивную критику профессионалов.
Электрические щиты и их многообразие. Помогаем новичкам разбираться
ВРУ, ЩО, ЩЭ — эти и многие другие обозначения (аббревиатуры), встречаемые на электрических щитах, едва ли что-то могут объяснить рядовому потребителю. Но тем, кто только начинает свой путь в сложной, но интересной электротехнической отрасли, необходимо знать назначения и обозначения основных типов щитов.
Ликбез по электрическим щитам логично начать со щита, который стоит выше всех в иерархии распределения электроэнергии.
Главный распределительный щит (ГРЩ)
Главный распределительный щит (ГРЩ), как правило, располагается на трансформаторных подстанциях, различных котельных и т. д. То есть его нельзя увидеть в жилом доме — к вам в дом приходит линия питания, которая отходит от ГРЩ. Он применяется для ввода линий питания большой мощности, учета электрической энергии, и распределения питания по отходящим линиям нижестоящих объектов. Также понятие ГРЩ стало применяться к вводам электроэнергии большой мощности (на токи в несколько тысяч ампер).
Вводное распределительное устройство (ВРУ)
Этот щит представляет собой устройство, содержащее аппараты для защиты отходящих линий нагрузок, устройства измерения и учета общедомовой электроэнергии, в которое также может включаться относительно несложная автоматика. Главный питающий кабель к ВРУ идет, как правило, от ГРЩ, а уже внутри самого вводного распределительного устройства электроэнергия распределяется по отходящим линиям, каждая из которых имеет свое собственное назначение. Обычно устанавливаются ВРУ на вводе в жилые здания и здания общественного назначения, а также в цехах промышленных предприятий или заводов. Местом установки ВРУ в жилых и общественных зданиях чаще всего является подвал. Далее, по линиям защищенным автоматическими выключателями или предохранителями электроэнергия направляется к электрическим щитам, которые мы рассмотрим ниже.
Щит этажный (ЩЭ)
От вводного распределительного устройства линии распределения электроэнергии (или как их еще называют «стояки») идут к этажным щиткам. Последние используются для учета электроэнергии и защиты отходящих к квартирам линий. Чаще всего, в этажном щите учет и распределение электроэнергии осуществляется для 4-х квартир, однако встречаются ЩЭ и для 6 квартир. Например, если вы не ремонтировали или не заменяли проводку, то скорее всего, автоматические выключатели, защищающие вашу квартиру от токов к.з. и перегрузки находятся в этажном щите. Люди, заменившие устаревшую проводку на новую, отвечающую современным требованиям нормативных документов, как правило, организуют систему питания квартиры наиболее удобным для себя образом: увеличивают количество групп, организуют отдельную защиту линий «световой» и «розеточной» нагрузок. Подобная модернизация системы электроснабжения квартиры подразумевает создание собственного квартирного щита, речь о котором пойдет в следующем пункте статьи.
Щит квартирный (ЩК)
Как уже отмечалось в одной из предыдущих статей, есть несколько принципиальных электрических схем квартирных щитов. Между собой их можно комбинировать различными способами, подстраивая схему конкретно под ваши цели и задачи. На фотографии изображена самая предпочтительная схема электроснабжения квартиры: АВДТ, установленные в щите, не только защищают человека от поражения электрическим током, а проводку от токов к.з. и перегрузки, но и экономят место в квартирном щитке.
Щит освещения (ЩО)
В щитах освещения обычно применяются только автоматические выключатели — применение АВДТ или УЗО в щитах такого типа нецелесообразно. Устанавливаются щиты освещения в офисах, торговых и административных помещениях, где необходимо управлять целыми группами осветительной нагрузки.
Щит аварийного переключения (ЩАП)
Щиты ЩАП (также как и щиты АВР) предназначены для автоматического переключения на резервный источник питания нагрузки в случае пропадания напряжения и для возврата электрической схемы в исходное состояние при установлении в сети нормального значения напряжения. Щиты такого типа можно встретить только на объектах, где требуется бесперебойное снабжение электроприемников.
Шкаф управления (ШУ)
ШУ служит для управления автоматикой таких систем как: освещение, вентиляция, пожарная сигнализация, отопление и прочих. Параметры устанавливаются вручную, а состояние цепи и отдельных ее элементов информативно отображается для персонала при помощи светосигнальных индикаторов.
Рассмотренные в статье электрические щиты и шкафы являются наиболее распротраненными, однако это далеко не полный перечень всех существующих электрических щитов. Есть щиты, с помощью которых решаются и более специфические задачи, однако это не представляет большого интереса для широкого круга читателей.
CS-CS.Net: Лаборатория Электрошамана
Сборка электрощитов, автоматика и автоматизация для квартир и частных домов. Программы для ПЛК. Сценический свет (световые шоу, настройка оборудования). Консультации, мастер-классы.
Щит с автоматикой IPM для коттеджа (Поварово)
Автоматика моего санузла на логическом реле ABB CL
Щиты TwinLine в Долгопрудный (таунхаус) и Солнечногорск
Щит для котельной на базе сенсорного ПЛК ОВЕН (Папушево)
Щиты с IPM (сеть, генератор, UPS) в Ядромино и Победа-2
Щит в ЖК Монэ на ПЛК ОВЕН со сценарным управлением светом
Силовой щит в Весёлово (Тула): Простой трёхфазный
Щит для квартиры в Митино на ПЛК ОВЕН (свет, отопление)
Правила Безопасности в щитах и автоматике или когда вы будете умирать
Часть ввода питания в щит и кривая раскладка щита
Вчера вышел пост про мутного заказчика и его щит. Чего-то писал я тот пост, писал — и решил собрать кучку важных мыслей про безопасность щитов для людей и людей для щитов, потому что рассказывать одно и то же мне, конечно же, уже надоело.
Вот меня это всё взбесило, и я решил написать небольшие тезисы. Конечно же, с пояснениями и примерами ситуаций. Что объединяет эти тезисы? То, что электрически тут всё сразу начнёт работать и будет «правильно», если оценивать правильность как то, что напряжение поступает куда надо и переключается/выключается там, где должно.
Но есть ещё одна составляющая безопасности — это человеческий фактор, от которого нам и надо защититься. И защищаться надо, не упрощая наши щиты или загораживая от человека опасные места, а делая их интуитивно понятными для него и совпадающими в реальной жизнью, а не вымышленной фантазией дизайнеров или хипстеров.
1. Любой щит НЕЛЬЗЯ ставить слишком низко или слишком высоко!
Это правило диктует очень простую безопасность, связанную с вашим телом. Щит должен стоять таким образом, чтобы те, кто ими будут пользоваться смогли дотянуться до всех его мест, не используя стремянки, табуретки и прочие подставки.
Первая реакция человека в этом случае — отскочить от опасности. Реакция эта инстинктивная, она часто не поддаётся контролю. У меня она уже, к примеру, прописана в теле так, что я и правда могу от резкого хлопка в ладоши напарничка моментально телепортироваться на метра полтора от щита.
И вот ваше тело отскакивает (а мозг ещё даже сообразить не успевает). И куда оно отскочит с табуретки или стремянки? На пол! Вы можете оступиться или просто сделать прыжок спиной назад. И легко сломать себе чего-нибудь или повредить какой-нибудь сустав. Каждый скажет, что с ним этого не случится, но такие правила пишутся кровью или смертями и, к сожалению, не обсуждаются.
Вот так делать ЗАПРЕЩЕНО (синее — это входная дверь):
Место для щита, которое предложил заказчик (с нарушениями)
А теперь представьте то же самое, но если электричество отключено и вы копаетесь с фонарём в темноте и один без человека, который сможет вам посветить или подстраховать вас? Ещё не страшно? Идём дальше!
2. К любому щиту должен быть свободный и лёгкий доступ!
Это правило связано с двумя опять же неожиданными вещами. Первая из них — это то, что должна быть возможность быстро добраться до щита, чтобы что-то с ним сделать (выключить линию или переключить какой-то режим работы). Поэтому ставить щиты в шкафы-купе или в чулан/кладовку не стоит.
Наша страна широка, и кое-где у нас могут быть землетрясения. Вот представьте, что в доме начался пожар, стихийное бедствие или ещё какая-то жопа. Например, дом трясёт, сверху у соседей рвануло трубы и льётся вода. Или всё затянуто дымом, и вам надо выключить щит и бежать. Ну и как? Как вы заберётесь в кладовку или шкаф-купе и где-то там за одеждой откроете дверку щита и будете в ядовитом дыму щёлкать автоматами?
Второе, про чего многие вообще забывают — это охлаждение самого щита. Когда наши щиты простые и содержат только модульку, которая защищает отходящие линии (УЗО, дифавтоматы, автоматы), то там про это особо думать не надо, хотя автоматы и будут греться до +35..40 градусов при максимальной загрузке по току.
А вот если в вашем щите торчит ПЛК, или блоки питания для LED-лент (в начале следующего года я дособеру щит, в котором стоит 10 блоков питания по 120 Ватт каждый, и этот щит выделяет эти самые 1200 ватт ТЕПЛА), то когда вы запихаете щит в шкаф и задвинете его шмотками, вы получите ПЕЧКУ. И хорошо, если у вас просто сдохнет начинка щита от перегрева. А если 1200 ватт тепла? Эти 1200 ватт могут заставить сдохнуть компоненты щита с искрами. Или хорошенько прогреть шкаф так, что какая-нибудь синтетика начнёт тлеть.
3. В щите обязательно на видном месте должен быть общий рубильник (или автомат), который полностью обесточивает щит!
Значит, в щите ОБЯЗАНА быть некая хреновина, которая будет выделяться из всех остальных и при помощи которой вы сможете не думая отключить щит целиком. И эта хреновина — чаще всего рубильник или вводной автомат. Обычно вводной автомат стоит в этажном щите и поэтому его не надо дублировать (напоминаю посты про этажные щитки и про селективность), и поэтому мы ставим в щит рубильник.
Сейчас у ABB есть хорошие рубильники серии SD200 (SHD200), которые выглядят как автоматы, такие же прочные (а не разваливаются в руках как старая серия E200) и имеют красную ручку, которая заметна и легко включается и выключается. Вот их и надо использовать: красная ручка всегда будет выделяться из щита.
Но тут есть и вторая особенность. Место для этого рубильника в щите должно быть интуитивно понятным так, чтобы даже чужие люди (скажем, зашедшие в квартиру пожарные) могли легко разобраться в щите. В своих щитах я ввёл простой стандарт, основанный на привычках нашей страны, нашего русского языка и наших глаз.
Как мы читаем текст? Слева направо и сверху вниз. Я и взял это правило за компоновку своих щитов, и поэтому вводная часть (рубильник, ВАРы, УЗМки) располагается у меня в самом верху щита и это неизменно, если нет специальных и безвыходных условий.
Посмотрите на фотку в начале поста. Там у нас стоят ВАРы и чего-то с чёрной ручкой. Те, кто не читали пост, из которого я вытащил эти фотки, подумают что это и есть вводной автомат, который отрубает весь щит. А ВОТ ХРЕН. На самом деле это АВТОМАТ НА ВАРОЧНУЮ ПАНЕЛЬ.
А главный вводной рубильник находится снизу щита. Потому что этот заказчик всё равно, не слушая меня, решил запихать щит под самый натяжной потолок высотой в 3 метра и вводной рубильник находился у него на высоте в 2
метра от чистого пола.
А вводной рубильник находится. не в том месте, где надо!
Я настаивал на том, чтобы он переносил щит в другое место, а он на том, чтобы сделать рубильник снизу. У меня не было выхода, и тогда не было решения жёстко следовать правилам. Сейчас всё изменится и с таких заказчиков я буду брать документ определённого формата с их паспортными данными и подписью (про это будет пост как только я сделаю форму этого документа в 1Ске).
Пока я собирал щит — я три раза чуть не попал под напряжение, потому что, скользя глазами по отключенному автомату на варочную, подсознательно думал что в щите всё выключено.
4. Вводные элементы щита, ГЗШ и шины N/PE должны быть рассчитаны на самую худшую ситуацию, когда через ГЗШ может начать работать весь посёлок целиком (на большие токи)!
Вспомним тему дачных ВРУшек, которые на самом деле ЩУ — щиты учёта на столбах или в домах и перенесёмся немного в сторону электрики, отойдя от человеческого фактора. Вот был у меня пост про эти ВРУ… как вы думаете, что народ оттуда вычитал? Да только то, что если мы делаем систему TN-C-S, то PEN-проводник с магистрали надо разделить через шинку.
Шинку. Ага! Но вот через какую? Давайте подумаем, исходя из самой худшей ситуации. Какой она может быть? Самое ужасное, что может случиться — это то, что в магистральной линии отвалится ноль таким образом, что он нигде не будет повторно заземлён (например, вы самовольно сделали систему TN-C-S на старой и гнилой линии), кроме как в вашем ВРУ.
В этом случае ваше повторное заземление начнёт работать на весь кусок магистральной линии, который остался без PEN-проводника. Например, рисуем такую ситуацию: ветер или ледяной дождь. PEN-проводник оборвался, и его оборванный конец схлестнулся с фазой. И всё это чудо пошло на ваш контур заземления.
Чем такая линия будет защищена? Если подходить жёстко и формально — то защищена она будет только лишь вставками на подстанции, с которой она питается. Когда-то мы это обсуждали в комментариях к постам про ВРУ. Так вот в этом случае весь ток потечёт через вашу шинку. Выдержит она какие-нибудь 100-250А или нет?
А если это всё стоит у вас не в щитке на столбе, а прямо внутри дома или в его подвале? Вот вам фоточка, которую можно было рассекретить за давностью лет, из поста про генераторы:
Пожар, который возник из-за хренового АВРа с общим нулём (фото не моё)
В самом низу фотки болтается обычная нулевая шинка. А всё это — АВР под TN-C-S с повторным заземление PEN, из-за которого возник крупный пожар. Шинка стояла не в том месте, где надо, и от большого тока из-за аварии на магистрали она раскалилась и начала жечь корпус АВР, а он — всё остальное.
Для таких шинок лучше всего использовать мощные распределительные блоки типа BRU/DBL или их аналогов. Например на 160, 250А. Они должны выдерживать ток магистрали в случае самой редкой, но крупной аварии.
5. ЛЮБАЯ автоматика, кроме специальной (сигнализаций, систем жизнеобеспечения, дымоудаления) при размыкании цепей или отключении питания ОБЯЗАНА РАЗМЫКАТЬ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ!
А теперь совместим человека и его логику мышления и электрику. Давайте сразу рисовать жесть, чтобы вы, черти, хоть чуть-чуть задумались. Итак, пускай у нас будет станок. Распиловочный, фрезерный, токарный или сверлильный. Лучше всего токарный, какой-нить там 1К62 или его аналоги. В станке у нас будет стоять контактор, который включает и выключает двигатель (или двигатели).
И вот пропадает напряжение питания прям в тот момент, когда вы работаете. Станок встал, вы полезли ковыряться и соображать, чего это там такое с ним случилось, и тут напряжение появляется. И, как выражается Дима Бербраер, «после этого вас телепортирует на другую сторону станка, но только уже в несколько изменённом (перемолотом) виде». А если подъёмный кран будет? Или насос какой-нибудь?
Поэтому в нормальной автоматике давным-давно есть жёсткое и тоже писанное немалой кровью правило: в выключенном состоянии или если пропало внешнее питание, все контакторы или реле, которые управляют исполнительными механизмами, ОБЯЗАНЫ РАЗМЫКАТЬ СВОИ КОНТАКТЫ. ВСЕГДА! Именно поэтому во всех случаях, когда приводом надо управлять при помощи кнопок «Пуск/Стоп» («Вкл/Откл») в цепь управления ставится контактор с нормально разомкнутыми контактами, который включается на самоблокировку.
С чем мы можем столкнуться в быту? Ну поедут у нас шторы — так доедут они до концевика (который встроен в привод) и встанут. Ну будет у нас вечно гореть свет или подключено полное питание квартиры? И чего страшного, «Я ЖЕ УВИЖУ И ВЫКЛЮЧУ». Да-да! Именно так рассуждают, кхм… УБИЙЦЫ, которые периодически пытаются сделать управление наоборот, используя реле или контакторы с нормально замкнутыми контактами. В принципе, за такое, если попадётся хороший следователь и судья, можно классно сесть на несколько лет по статье «Умышленное убийство». Или по статье о халатных действиях, которые привели к смерти. А если про это ещё кто-то знал — то поиметь отягчающее обстоятельство как группы, действующей по умышленному сговору.
Я сталкивался вот с каким рассуждением: «Я возьму контактор с нормально замкнутыми контактами. Когда полное питание дома или квартиры будет надо включить — он и так будет замкнут, будет обесточен и не будет греться. А когда его надо будет выключить, я буду подавать питание на катушку контактора, и он будет размыкать цепь».
А другой сценарий, с дополнительным автоматом? Круто придумано, а? Я выключаю питание, но оно не выключается. Это ж так и будет работать, если включить голову и чуток подумать. Господи, когда ж вы умирать-то начнёте от таких схем и мин, которые вы сами себе закладываете? Но я знаю — даже если начнёте, то другие скажут: «Не, у меня так не будет — я слежу». Таким убийцам надо в машине подключить на педаль тормоза педаль газа. Жмёшь на газ — газ, жмёшь на тормоз — а там опять газ! Может тогда хоть думать начнут… ой… хоть задумываться!
Ещё раз: если управляющая цепь оборвалась, то силовое питание ОБЯЗАНО ВЫКЛЮЧИТЬСЯ! И уже потом пускай люди идут и разбираются, почему оно выключилось и перевключают питание (или оборудование) вручную. Дам несколько примеров, где это реализуется и как надо правильно:
Чтобы создать всяким идиотам и оптимизаторам побольше сложностей, большинство производителей поддерживают на складах контакторы с нормально разомкнутыми контактами, а все остальные (в том числе с переключающими) делают дико заказными. Всё, что может быть нормально замкнутого — это слабенький дополнительный контакт для контактора, которым силовые нагрузки не покоммутируешь.
Кстати, про лифты. Воткну-ка я вот такое вот видео ради прикола:
6. Делать АВРы на одном контакторе с NO/NC контактами запрещено и крайне ненадёжно! Нужно использовать два контактора с обязательной механической блокировкой между ними!
И последним на сегодня пунктом снова попомним контакторы. Только теперь в случае АВР, особенно на большие токи в нашем понимании (не на 6-10А, а на 40, 63А). Знаете как множество долбоёбов любят делать АВРы? На контакторе, у которого пара контактов нормально замкнута, а пара — нормально разомкнута. Вот пример такого контактора из поста про них.
Катушка и контактная система контактора ABB серии ESB
Это ж кажется самым простым решением. Следите за мыслью! Катушку контактора и разомкнутые контакты подключаем на ввод сети. А нормально замкнутые — на резервный ввод (или генератор). Если сеть есть — то она подаётся через включенный контактор на выход. А как только сеть пропала — через нормально замкнутые контакты подаётся резервный ввод. КрЫсота!!
А можно ещё пизже сделать!! Можно наоборот, нормально замкнутые контакты пихнуть на ввод сети. А нормально разомкнутые и катушку — на ввод генератора. И как только мы подадим питание с генератора — контактор включится, отключит ввод сети и перейдёт на ввод генератора.
Но тут есть два страшных западла. Первое из них будет очень неожиданным. Ну-ка, чего нарисовано на схеме контактора на фотке выше? Разве там нарисован ПЕРЕКЛЮЧАЮЩИЙ контакт? Нет! Там нарисованы ОТДЕЛЬНО нормально замкнутые и ОТДЕЛЬНО нормально разомкнутые контакты, которые никак не связаны!!
Что это значит? Это значит то, что контактор НЕ ГАРАНТИРУЕТ, что сначала сработают одни контакты, а потом — вторые. Эти контакты вообще одновременно могут переключаться, и в какой-то момент будут замкнуты оба вида контактов, потому что одни ещё не успеют разомкнуться, а другие — уже замкнулись. И в этом случае внутри вашего контактора будет возникать замыкание между двумя вводами.
Поджаренные контакты крупным планом
А если они сварятся и устроят не дуговое (это когда дуга горит и через неё течёт ток), а металлическое (когда контакты касаются друг друга физически) КЗ и это всё полыхнёт или напряжение будет там, где не надо и убьёт человека?
Второе страшное западло — это опять наши обожаемые нормально замкнутые контакты. Обращаемся к предыдущему пункту. Намутили вы себе АВР, пропал у вас ввод сети, и оказалось что цепь генератора нормально замкнута. Вы ковыряетесь, чего-то делаете, а тут генератор возьми и запустись. И опять вы попали под напряжение и умерли.
В таком АВР нет третьего состояния — когда оба ввода выключены. На таких контакторах НЕЛЬЗЯ делать ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ДВУМЯ ВВОДАМИ. ОНИ ДЛЯ ЭТОГО НЕ ГОДЯТСЯ! И поэтому тоже заказные. ИМХО где может понадобиться такой контактор — это переключать цепи одной фазы после одного автомата на два потребителя. Скажем, «основной» и «дежурный» свет или что-то подобное.
Нормальные АВР или любые переключения разных источников питания ОБЯЗАНЫ (не должны, а ОБЯЗАНЫ) делаться на ОТДЕЛЬНЫХ контакторах — внимание — С НОРМАЛЬНО РАЗОМКНУТЫМИ КОНТАКТАМИ И МЕХАНИЧЕСКОЙ БЛОКИРОВКОЙ.
Нормально разомкнутые контакторы снова дают нам безопасность: разорвись цепь управления, и всё отключится, а не включится неизвестно куда. А механическая блокировка — это специальная проставка между контакторами, которая физически не даст сдвинуться и замкнуться контактам одного контактора, если контакты соседнего контактора уже замкнуты.
Вот пример таких контакторов (сам АВР нас не интересует в данный момент).
Пример крайне дешманского и хренового АВР для бензиновых генераторов
Контакторы, к которым можно применить механическую блокировку, выпускаются такого формата, что они не влезут под стандартный пластрон обычных щитов никогда. В этом опять можно увидеть глубинный смысл: эти контакторы заточены под коммутацию мощных нагрузок; большинство их них имеют дугогасящие камеры, чего нет у модульных контакторов (которые на DIN-рейку под пластрон).
Поэтому я для АВРов выбираю рубильники с мотором, а не такие вот контакторы — для этих контакторов нужен более глубокий щит и мне не нравится эта схема для применения в быту, ибо рубильник с мотором будет работать, если есть хоть одна фаза сети, а для контакторов надо кучу переключателей фаз ставить, что усложняет схему.
И напоследок, чтобы было совсем весело, картиночка. Осторожно! Некоторых может стошнить!
