Что такое щеточный ввод

Кабельный щеточный ввод для фальшпола

Кабельный щеточный ввод для фальшпола

Компания ИМБИТ производит металлические плиты фальшпола с различным свободным сечением, а также вспомогательные изделия для управления токами воздуха в системе. Кабельный щёточный ввод российского производства используется для снижения нежелательного воздухообмена в местах прохода кабелей через фальшпол.

Благодаря наличию собственных производственных мощностей на территории РФ компания ИМБИТ имеет возможность оперативно выполнять заказы как со стандартными параметрами, так и заявки на производство изделий с индивидуальными характеристиками. Так по индивидуальному техническому заданию кабельный ввод:

Конструктивные особенности кабельного ввода для фальшпола

Изделие состоит из двух рам с отверстиями для крепления под самонарезающий винт и комплектуется двумя полосовыми щетками с полипропиленовым ворсом.

Разъемная конструкция позволяет устанавливать щёточный ввод после того, как кабели проложены через плиты фальшпола, что обеспечивает возможность легкой модернизации существующей сети без значительных затрат.

Технические характеристики кабельного ввода

В стандартном исполнении щеточный кабельный ввод для фальшпола покрыт порошковой краской чёрного цвета.

На сайте указана ориентировочная стоимость кабельного щёточного ввода. Узнать точную цену инфраструктуры для ЦОД вы можете у наших менеджеров.

Щеточный кабельный ввод для фальшпола
Скачать

Источник

Что такое щеточный ввод

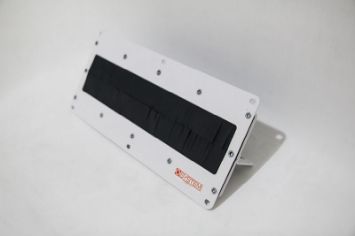

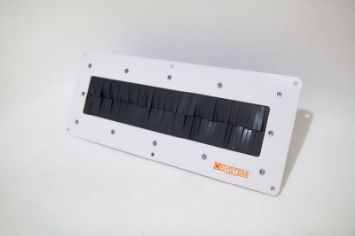

Щёточные вводы UBR предназначены для организации кабельных проемов в низковольтных шкаф (НКУ).

Имеет фланец по всему периметру. Удобен для одинарного расположения.

Размер окна ввода кабеля (75х380 мм)

UBR-75×380.186×460.1

UBR-75×380.186×460.1

кабельный ввод щеточный

UBR-75×380.186×414.2

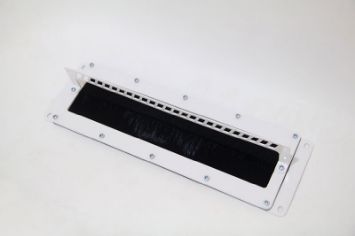

Щёточные вводы UBR предназначены для организации кабельных проемов в низковольтных шкаф (НКУ).

Имеет фланец по длинным сторонам. Удобен при стыковке в длину.

Размер окна ввода кабеля (75х380 мм)

UBR-75×380.186×460.1

UBR-75×380.186×460.1

кабельный ввод щеточный

UBR-75X380.140X460.3

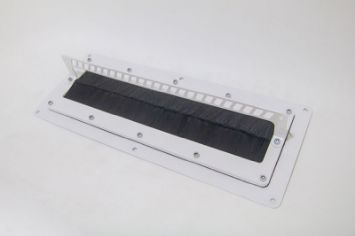

Щёточные вводы UBR предназначены для организации кабельных проемов в низковольтных шкаф (НКУ).

Имеет фланец по коротким сторонам. Удобен при стыковке в ширину.

Размер окна ввода кабеля (75х380 мм)

UBR-75X380.140X460.3

UBR-75X380.140X460.3

Описание

Щёточные вводы UBR предназначены для организации кабельных проемов в низковольтных шкаф (НКУ). Особенно в таких случаях, где необходимо проложить большое количество кабелей в ограниченном пространстве.

Наличие щёточной мембраны из огнестойкого терморасширяемого материала толщина которой увеличивается в 20 раз при взаимодействии с огнем, позволит снизить вероятность распространения огня за пределы шкафа.

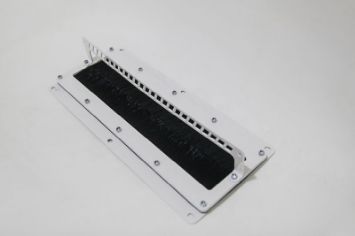

В конструкции щёточного ввода UBR имеется кронштейн для закрепления кабеля с возможность его установки как сверху, так и снизу в зависимости от монтажа кабельного ввода в крышу или пол шкафа.

Место крепления и форма кронштейна имеет возможность смещения от оси, что позволяет закреплять кабель большого диаметра.

Щёточные вводы UBR имеют одинаковые размеры окна ввода кабеля (75х380 мм) и отличные габариты из-за исполнения фланцев.

Источник

Щеточный ввод ЩВ (комплект) ССД

Описание (PDF)

Предназначен для защиты кабельных вводов от пыли в напольных и настенных телекоммуникационных шкафах.

Для установки необходимо демонтировать металлическую заглушку и зафиксировать ввод.

Сопутствующие товары

Центральный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 19:00 (суббота, воскресенье выходной)

Склад ЖБИ: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.

Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.

Важно: Точный срок поставки согласовывается в спецификации.

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34

Региональный склад: 620034, г.Екатеринбург, ул. Елизаветинское шоссе, 39, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (343) 302-54-34

Партнерская/дистрибьюторская цена – В зависимости от себестоимости и сложившейся рыночной ситуации на ряд товаров и изделий предоставляются дополнительные скидки, которые позволяют дистрибьюторам или партнерам покупать товары ниже максимальной оптовой цены. Номенклатурные единицы, на которые предоставляются полные дистрибьюторские или партнерские скидки отмечены в прайс-листе ССД в колонке «Партнѐрские скидки» словом «Да». В случае, если дистрибьюторская или партнерская скидка не может быть предоставлена в полном размере, но ССД установило единую специальную скидку для партнеров/дистрибьюторов, то такая номенклатурная единица отмечена словом «Ограниченная». Те изделия, на которые никакой дополнительной скидки не предоставляется, отмечены в колонке «Доп. скидки» словом «Нет».

Минимальная цена продажи (МЦП) – Цена, ниже которой дистрибьюторам не допускается продавать покупателям или предоставлять им коммерческие предложения. Разница между розничной ценой и МЦП, выраженная в процентах, называется скидкой от МЦП. Для вычисления значения скидки МЦП для каждой номенклатурной единицы дистрибьютору необходимо определить в прайслисте ССД максимальную оптовую скидку на данную номенклатуру и в случае, если она менее 10%, то МЦП будет равно 10%, если больше, то скидка от МЦП будет равна максимальной оптовой скидке. Отклонение от МЦП допускается только по согласованию с ССД.

Источник

Функции щеточных вводов

Щеточные кабельные вводы необходимы для проводки коммутационных кабелей внутрь шкафа сервера. Их основная функция — преграда на пути грязи и пыли, песка, стружки и мелкого мусора, которые могут проникнуть в корпус сквозь открытый лючок.

Основные места монтажа щеточных кабельных вводов — это нижняя часть шкафа и его крыша. Щеточные ввода закрепляют напротив технологических лючков, пропустить провода сквозь завесу щеток — и подключенное оборудование будет надежно и долговременнозащищено от пыли и инородных предметов которые могут попасть в шкаф.

Конструкция щеточного ввода

Щеточный (кабельный) ввод состоит из двух полосовых щеток жестко закрепленных в алюминиевых h-образных профилях, которые при монтаже должны смыкается в центре технического отверстия. Размеры смогут составлять от 280 до 330мм, высота щетины от 15мм до 120 ммм. Эти щетки легко крепятся к полу или потолку серверного шкафа, через этот щеточный ввод легко проходят транзитные кабели и щетина плотно закрывает оброзовавшиеся щели незанятые проводами.

Дополнительной функцией ввода является защита коммунтаационных проводов от острых краев технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия и не позволяет ему смещаться вдоль острых краев.

Наши цены на щеточные вводы из высококачественного полипропилена (длина 270мм 500мм).

Наша компания работает как с крупными заказчиками, так и с небольшими компаниями, заказывающих нашу продукцию, поэтому цена на щеточные вводы формируется индивидуально, в зависимости от объема заказа, длины и толщины щетины, а так же ее цвета. Срок исполнения заказа от 2-х до 5-ти рабочих дней после оплаты. Цена комплекта от 350 до 1000 рублей (две щетки). В случае заинтересованности в нашей продукции или при возникновении вопросов о стоимости просим обращаться к нашим менеджерам.

Источник

Щёточные кабельные вводы

Информируем об изменении конструкции системы щёточных кабельных вводов.

Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).

В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.

В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10″) любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.

Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.

При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.

Шириной 600 мм, глубиной 800, 1000 мм могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф

Шириной 800 мм, могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.

При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф

Шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена.
