Подвеска автомобиля. Изучаем… запоминаем…

Подвеска автомобиля представляет собой совокупность узлов и механизмов, при помощи которых осуществляется упругая взаимосвязь кузова (рамы) с колесами. За всю историю развития автомобилестроения, на легковых автомобилях применялись подвески различных типов. Сегодня наиболее распространенной подвеской является McPherson (МакФерсон).

Подвеска данного типа используется преимущественно для передних колес и устанавливается на многих легковых автомобилях и малых грузовиках. Для задних колес подвеска МакФерсон также используется, но реже. Подвеска МакФерсон представляет собой несколько видоизмененную систему на двух рычагах. Однако, в случае с МакФерсон, верхний рычаг отсутствует и его роль выполняет верхняя шарнирная опора стойки амортизатора, которая обычно размещена на крыле автомобиля. Данная подвеска устанавливается на автомобили бюджетного и среднего классов.

Для спортивных машин и автомобилей премиум-класса используются более совершенные типы подвесок. Система McPherson обязана широкому распространению благодаря ряду преимуществ: простое устройство; небольшие затраты на производство; прекрасная ремонтопригодность; разгрузка мест крепления к кузову за счет больших расстояний между верхней и нижней опорой; большой ход подвески.

Однако существуют и отрицательные черты у данной подвески: чрезмерно большой ход способствуют нежелательным, пусть и кратковременным изменениям угла развала колес автомобиля; требуется усиление кузова в месте крепления верхней опоры (опорного подшипника стойки); невозможность качественно шумоизолировать арку колеса; несколько худшие параметры в плане кинематики в целом. Тем не менее, низкая стоимость изготовления данной подвески и ремонтопригодность даже в условиях гаража позволяют не учитывать отрицательные черты.

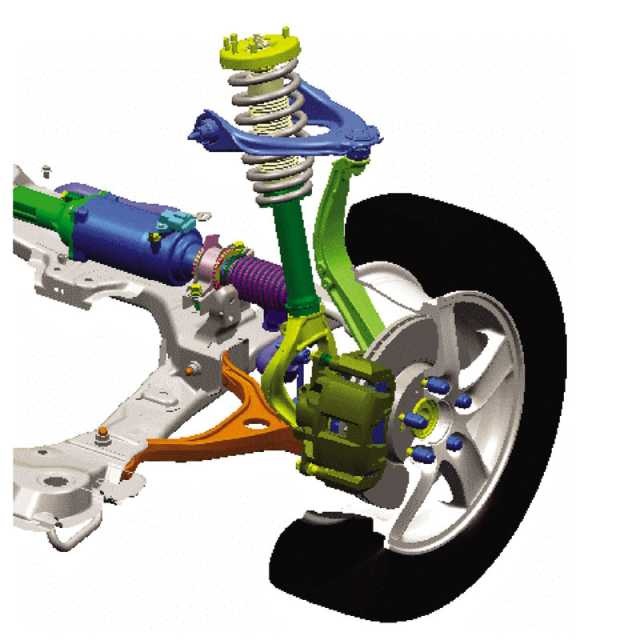

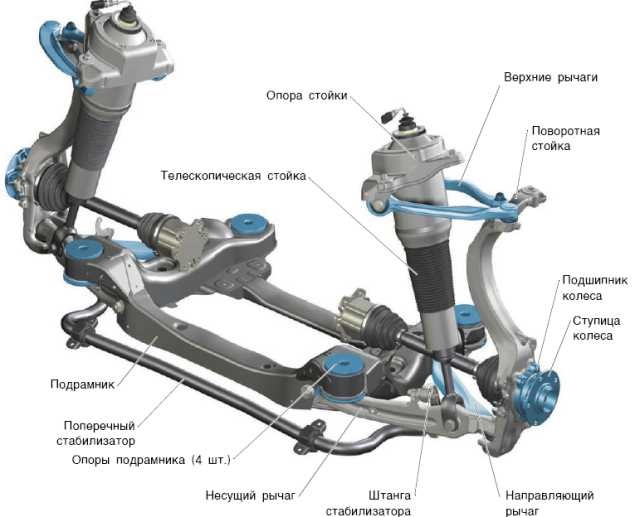

Устройство подвески МакФерсон Подвеска типа МакФерсон имеет весьма простое устройство и состоит из следующих основных конструктивных элементов: подрамник; нижний поперечный рычаг; ступица и поворотный кулак колеса; шаровая опора поворотного кулака; стойка амортизатора; пружина; верхняя опора стойки амортизатора. Подрамник представляет собой основной элемент подвески.

Данный узел крепится непосредственно к кузову автомобиля при помощи сайлентблоков или жестким креплением. Крепление подрамника на сайлентблоках позволяет уменьшить передачу вибрации на кузов автомобиля. Стоит отметить, что подрамник, как отдельный конструктивный элемент, может отсутствовать. Нижние поперечные рычаги крепятся к подрамнику или непосредственно к силовому кузову автомобиля при помощи сайлентблоков.

Каждый из рычагов имеет по две точки опоры на кузове. На противоположном конце рычага закреплена шаровая опора поворотного кулака, которая обеспечивает подвижность во всех плоскостях последнего. Ступица и поворотный кулак предназначены для крепления колеса. За счет специального шарнирного соединения через шаровую опору с нижним рычагом и рулевой тягой, поворотный кулак обеспечивает поворот управляемых колес.

Верхней точкой крепления поворотного кулака является нижняя часть амортизаторной стойки. Амортизаторная стойка является связующим элементом между кузовом и поворотным кулаком. Нижняя часть стойки при помощи клеммового соединения закреплена в поворотном кулаке, а верхняя часть соединена с кузовом при помощи специального опорного подшипника. Опорный подшипник чаще всего представляет собой втулку из толстой резины, в которой закреплен шариковый подшипник.

Шток амортизаторной стойки крепится в шариковом подшипнике, а резиновая втулка компенсирует отклонения стойки при работе подвески. Помимо этого, на амортизаторной стойке крепится пружина подвески. Помимо основных конструктивных элементов, подвеска МакФерсон в различных вариациях может содержать дополнительные узлы, такие как стабилизаторы поперечной устойчивости, стойки стабилизатора и прочее.

Стабилизатор поперечной устойчивости может иметь различное конструктивное исполнение на разных автомобилях, однако предназначение его от этого не меняется. Стабилизатор крепится в двух точках к подрамнику или к кузову и соединен с амортизаторными стойками при помощи соединительных тяг с шарнирами или резинометаллическими втулками. Основным предназначением стабилизатора является снижение боковых кренов машины и противостояние продольным перемещениям поворотного кулака или ступицы.

Источник

Подвеска. Ликбез. Часть III.

«Вынос» — 14 мм, плечо стабилизации без «выноса»

25 мм, с учетом «выноса»

13,5 мм. Но, при этом значительно увеличился ход компенсатора в приводах, из-за чего пришлось уменьшить хода рейки РМ (на 20 мм). Но, это я так, отвлекся.
Посредством большого продольного угла (до 10 ̊) можно достигнуть того, что при повороте колес происходит нарастание отрицательного угла развала (на наружном колесе, на внутреннем, наоборот – положительного). Однако, это повышение боковой устойчивости, с другой стороны, может привести к тому, что рулевое управление может стать «неспокойным».
Несколько слов относительно поперечного угла наклона оси поворота. Обычно это конструктивно выбранный параметр, в основном, определяющий величину плеча обката (определяющее влияние на управляемость и устойчивость при торможении). Общепринятые величины – 4 … 15 ̊. Большие значения характерны для McFerson, из-за компоновочных особенностей, а так же, для реализации отрицательного плеча обката. Отрицательное плечо обката (до

20 мм) дает значительный эффект во время торможения при различных коэффициентах сцепления на правом и левом колесе, и при «обрыве» одного из тормозных контуров (при диагональной схеме).
Прервусь на этом. Продолжу позже, про другие аспекты при подборе кинематических характеристик подвесок. (При условии, что интерес к теме еще останется).
Все еще надеюсь, что был, хоть чем-то, полезен.

Источник

Подвеска автомобиля

Подвеска осуществляет упругую связь кузова или рамы автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги. В данной статье мы попытаемся рассмотреть наиболее популярные типы автомобильных подвесок

Подвеска макферсон, она же подвеска МакФерсона (англ. MacPherson suspension) или подвеска на направляющих стойках — подвеска, основным элементом которой является амортизаторная стойка (англ. MacPherson strut); получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление стойки на брызговике.

С нижним поперечным рычагом это шарнир связан поворотной стойкой, в данном случае играющей одновременно роль амортизатора. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль второго нижнего рычага, что отражено на иллюстрации; в ином случае применяются треугольные рычаги.
Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.
В редких случаях, в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион. Пример такой подвески — передняя на Porsche 911.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако, в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (Chapman strut), а в отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

Малые затраты на изготовление;
Компактность;
Большое расстояние по высоте между опорными узлами, что уменьшает силы, возникающие в местах крепления к кузову;
Возможность осуществления больших конструктивных ходов;
Недостатки

Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться, и тем больше, чем больше ход подвески;
Передача усилия на брызговик крыла, что требует его усиления; эффект передачи усилия на кузов становится особенно заметен на неровной дороге и при работе «на пробой», поэтому подвеска «макферсон» пригодна преимущественно для эксплуатации на благоустроенных дорогах;
Сложность изоляции от дорожных шумов;
Меньшая компенсация продольного крена при торможении, по сравнению с подвеской на двойных рычагах;
Трение между штоком и направляющей, ухудшающее работу подвески;

Названа по имени американского инженера фирмы Ford Эрла Стили МакФерсона (Earle Steele MacPherson), впервые применившего её на серийном автомобиле модели Ford Vedette 1948 года. Позднее она использовалась на автомобилях Ford Zephyr (1950) и Ford Consul (1951).

Во многом аналогичные подвески разрабатывались и ранее, вплоть до самого начала XX века, в частности, очень похожий тип был разработан инженером фирмы FIAT Guido Fornaca в середине двадцатых годов — считается, что МакФерсон частично воспользовался его разработками.

В этой конструкции есть два поперечных рычага, имеющих поворотные опоры на раме, поперечине или кузове. Наружные концы рычагов – в случае передней подвески (пример ВАЗ-2101-07) – соединяются посредством шаровых шарниров с поворотной цапфой или кулаком. Чем больше может быть расстояние между поперечными рычагами, тем меньше силы, действующие в рычагах и их опорах, т. е. тем меньше податливость всех деталей и точнее кинематика подвески. Надо отметить, также, эластичное восприятие жесткого качения радиальных шин верхними рычагами (что возможно только при этой конструкции независимой подвески). Хотя продольные силы, вызываемые сопротивлением качению, на верхнем рычаге лишь незначительно меньше, однако нижний рычаг и его опоры выполняются с расчётом на явно большие нагрузки. Последние возникают под действием боковых сил или при торможении.

-Взаимным положением рычагов можно определить высоту, как центра поперечного крена, так и центра продольного крена;
-За счёт разной длины верхнего и нижнего рычагов можно влиять на угловые перемещения колёс при ходах отбоя и сжатия, т. е. на изменение развала и, независимо от этого, на изменение колеи. При более коротких верхних рычагах колёса при ходе сжатия наклоняются в сторону отрицательного развала, а при ходе отбоя – в сторону положительного. За счёт этого можно противодействовать изменению развала, обусловленному боковым креном кузова.
-Изменив угол плоскости качания верхнего рычага относительно нижнего, можно добиться антиклевковкового эффекта;

-Большее количество элементов в составе подвески

Двухрычажная подвеска с коротким верхним и длинным нижним рычагами обеспечивает минимальные поперечные перемещения колеса (вредные для боковой устойчивости автомобиля и вызывающие быстрый износ шин), а также незначительные угловые перемещения при ходе вверх и вниз. Конфигурация поперечного рычага позволяет каждому колесу независимо воспринимать неровности и оставаться более вертикальным на поверхности дороги. А это означает лучшее сцепление с дорогой.

Многорычажная подвеска несколько напоминают двухрычажную подвеску и имеют все ее положительные качества. Эти подвески более сложны и боле дороги, но обеспечивают большую плавность хода и лучшую управляемость автомобиля. Большое количеств элементов — сайлент-блоков и шаровых шарниров хорошо гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что позволяет увеличить шумоизоляцию автомобиля от колес. Применение многорычажной независимой подвески, которая главным образом используется на автомобилях представительского класса, придает подвеске стабильный контакт колес с любым покрытием на дороге и четкий контроль автомобиля при изменениях направления движения.

— Независимость колес друг от друга
-Низкая неподрессоренная масса
— Независимая продольная и поперечная регулировки
— Хорошая недостаточная поворачиваемость
— Хороший вариант для использования в схеме 4×4

— Сложность и, соответственно, цена. До недавнего времени ее применяли только на дорогих автомобилях. Теперь же она «удерживает» задние колеса даже некоторых машин гольф-класса.

Всем спасибо что со мной)
Ну и не забываем про лайки. Вам не долго, а мне приятно))
Удачи всем!
Подписывайтесь и увидите еще много интересного!))

Источник

Виды и назначение подвески авто

Статья об автомобильной подвеске — история, виды, классификация, назначение, особенности функционирования. В конце статьи — интересное видео по теме. Статья об автомобильной подвеске — история, типы подвесок, классификация и назначение, особенности функционирования. В конце статьи — интересное видео по теме и фото.

Автомобильная подвеска выполнена в виде конструкции из отдельных элементов, которые в своей совокупности связывают основание кузова и мосты автомашины. Причем, это соединение должно быть упругим, чтобы была амортизация в процессе следования машины.

Назначение подвески

Подвеска служит для погашения колебаний в определенной степени и для смягчения ударов и прочих кинетических воздействий, негативно влияющих на содержимое автомобиля, грузы, а также на конструкцию самой машины, особенно при передвижении по некачественной дорожной поверхности.

Другая роль подвески – осуществление регулярного соприкосновения колес с дорожным покрытием, а также передача на дорожную поверхность силы тяги двигателя и силы торможения, чтобы колеса при этом не нарушали нужного положения.

В исправном состоянии подвеска работает правильно, в результате чего водителю управлять машиной безопасно и комфортно. Несмотря на внешнюю простоту конструкции, подвеска принадлежит к одним из самых важных устройств в современной машине. Ее история уходит корнями в далекое прошлое, и с момента ее изобретения подвеска прошла через многие инженерные решения.

Немного истории о подвеске автомобиля

Еще до автомобильной эпохи были попытки смягчить передвижение карет, у которых изначально оси колес неподвижно прикреплялись к основанию. При такой конструкции малейшая неровность дороги мгновенно передавалась корпусу кареты, что тут же ощущали сидящие внутри пассажиры. Первое время эта проблема решалась при помощи мягких подушек, которые устанавливались на сидения. Но эта мера была малоэффективна.

Впервые для карет были применены так называемые эллиптические рессоры, которые представляли собой гибкое соединение между колесами и днищем кареты. Намного позднее этот принцип использовали и для автомобилей. Но при этом сама рессора изменилась — из эллиптической она превратилась в полуэллиптическую, и это позволяло устанавливать ее поперечно.

Однако машина с такой примитивной подвеской управлялась с трудом даже на самых низких скоростях. По этой причине впоследствии подвески стали монтировать в продольном положении на каждое колесо в отдельности.

Дальнейшее развитие автомобильной промышленности позволило эволюционировать и подвеске. На сегодняшний день эти устройства имеют десятки разновидностей.

Функции подвески и технические данные

Каждая разновидность подвесок обладает индивидуальными признаками, охватывающими комплекс рабочих свойств, от которых непосредственно зависит управляемость машины, а также безопасность и удобство находящихся в ней людей.

Однако несмотря на то, что все типы подвесок автомобиля разные, они выпускаются для одних и тех же целей:

Разновидности подвесок по упругости

В отношении упругости подвески можно разделить на три категории:

Жесткая подвеска, как правило, используется на спортивных автомобилях, потому что она больше всего годится именно для быстрой езды, где необходимо оперативное и четкое реагирование на водительское маневрирование. Эта подвеска придает машине максимальную устойчивость и минимальный дорожный просвет. Кроме того, благодаря именно ей усиливается сопротивление крену и кузовному раскачиванию.

Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

Ход подвески

Ходом подвески принято считать промежуток от нижнего положения колеса в свободном состоянии до верхнего критического положения при максимальном сжатии подвески. От этого параметра во многом зависит так называемая «внедорожность» машины.

То есть, чем больше ход, тем большую по размеру неровность способна пройти машина без ударов по ограничителю, а также без провиса ведущего моста.

Устройство подвески авто

Каждая подвеска содержит следующие компоненты:

Классификация подвесок

Подвески можно разделить на две категории – зависимые и независимые. Такое подразделение продиктовано кинематикой направляющего устройства подвески.

Зависимая подвеска

При такой конструкции колеса автомобиля жестко связываются за счет балки или монолитного моста. Вертикальное расположение парных колес всегда одинаковое и изменению не подлежит. Устройство задней и передней зависимых подвесок аналогичное.

Разновидности: пружинная, рессорная, пневматическая. Монтаж пружинной и пневматической подвесок требует использования специальных тяг, чтобы зафиксировать мосты от возможного смещения во время монтажа.

Преимущества зависимой подвески:

Независимая подвеска

При установленной независимой подвески колеса машины способны менять вертикальное положение независимо друг от друга, продолжая при этом находиться в той же плоскости.

Преимущества независимой подвески автомобиля:

Виды независимых подвесок

Подвеска МакФерсон (McPherson)

Данное устройство характерно для передней оси современных автомобилей. Шаровая опора соединяет ступицу с нижним рычагом. Иногда форма этого рычага позволяет использовать продольную реактивную тягу. Оснащенная пружинным механизмом амортизационная стойка закрепляется к ступичному блоку, а ее верхняя часть фиксируется в основании кузовного корпуса.

Конструкция задней подвески сделана таким же образом. Разница лишь в том, что задние колеса не могут поворачиваться. Вместо нижнего рычага установлены поперечные и продольные тяги, которые закрепляют ступицу.

Преимущества подвески МакФерсон:

Недостатки подвески McPherson:

Двухрычажная передняя подвеска

Эта разработка считается довольно результативной, но и весьма непростой по устройству. Для верхнего крепления ступицы служит второй поперечный рычаг. Для упругости подвески может применяться либо пружина, либо торсион. Задняя подвеска устроена точно так же. Такая сборка подвески придает машине максимальное удобство в управлении.

Пневматическая подвеска

В этих устройствах упругость обеспечивают не пружины, а пневматические баллоны, наполненные сжатым воздухом. С подобной подвеской можно менять высоту кузова. Кроме того, с такой конструкцией ход автомобиля становится более плавным. Как правило, устанавливается на машинах класса люкс.

Гидравлическая подвеска

В данной конструкции амортизаторы соединены с мололитным замкнутым контуром, заполненным маслом для гидравлики. С такой подвеской можно регулировать степень упругости и дорожный просвет. А если в машине имеется электроника, предусматривающая функции адаптивной подвески, то она может сама адаптироваться в самых разных дорожных условиях.

Спортивные независимые подвески

Их еще называют койловерами или винтовыми подвесками. Выполнены в виде амортизационных стоек, у которых можно настраивать степень жесткости непосредственно на машине. Нижняя часть пружины имеет резьбовое соединение, и это позволяет менять ее вертикальное положение, а также настраивать размер дорожного просвета.

Подвески push-rod и pull-rod

Такая конструкция была разработана специально для гоночных автокаров, у которых открытые колеса. Базируется на двухрычажной схеме. Основное отличие от других разновидностей проявляется в том, что демпфирующие механизмы установлены в кузове. Устройство этих двух типов идентично, р азница лишь в размещении тех частей, которые подвергаются наибольшему напряжению.

Спортивная подвеска push-rod. Несущий нагрузку компонент, называемый толкателем, функционирует на сжатие.

Спортивная подвеска pull-rod. Та же часть, которая испытывает наибольшее напряжение, работает на растяжение. Такое решение делает центр тяжести более низким, за счет чего машина становится более устойчивой.

Однако несмотря на перечисленные небольшие различия, эффективность этих двух разновидностей подвесок находится примерно на одном уровне.

Видео о подвеске автомобиля:

Источник

Назначение, устройство и виды подвесок автомобиля

Подвеска автомобиля представляет собой совокупность элементов, обеспечивающих упругую связь между кузовом (рамой) и колесами (мостами) автомобиля. Главным образом подвеска предназначена для снижения интенсивности вибрации и динамических нагрузок (ударов, толчков), действующих на человека, перевозимый груз или элементы конструкции автомобиля при его движении по неровной дороге. В то же время она должна обеспечивать постоянный контакт колеса с дорожной поверхностью и эффективно передавать ведущее усилие и тормозную силу без отклонения колес от соответствующего положения. Правильная работа подвески делает управление автомобилем комфортным и безопасным. Несмотря на кажущуюся простоту, подвеска является одной из важнейших систем современного автомобиля и за историю своего существования претерпела значительные изменения и усовершенствования.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Первым способом создать упругую “прослойку” между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Ход подвески – расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет “внедорожные” возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

Классификация подвесок

В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.
