Что характеризует процесс дробления
Дробилки и дробление
Дробление происходит, когда твердое сырье механически разрушается (это широкий термин, который называется дезинтеграцией).
Очевидно, что нужно раздробить твердое сырье, чтобы получить из него более мелкие куски по сравнению с исходным материалом. Например, материал, добытый в карьере, может быть весьма крупным, с кусками размером до 1-1,5 м.
Операции дробления часто используются вместе с процессами классификации по размеру (грохочение) твердого сырья.
Операции дробления, также как и другие методы дезинтеграции, главным образом, применяются для решения следующих задач:
Щековые дробилки
Область применения щековых дробилок (ДЩ) включает в себя различные отрасли промышленности. Эти дробилки имеют простую и надежную конструкцию, которая обеспечивает высокую эффективность работы. В процессе дробления материала происходит сжатие, которое осуществляется за счет движения подвижной плиты (щеки). Для облегчения перемещения материала по дробящей камере и улучшения энергоэффективности процесса дробления, существуют щековые дробилки со сложным движением щеки (ЩДС). В них отмечаются возвратно-поступательные и эллиптические колебания щеки, что позволяет применять комбинации усилий сжатия и сдвига к материалу. Это способствует более эффективной транспортировке материала вниз по дробящей камере. Таким образом, эти типы дробилок сохраняют свою актуальность и применяются в современной индустрии.
Конусные дробилки
Другой распространенный вид дробилок — конусные дробилки (КД). Дробление в КД осуществляется за счет приложения сил сжатия и частично сдвига, которые создаются внутри дробящей камеры конусной формы. В этой камере присутствует дробящий конус, который «обкатывается» по пространству и находится в верхней точке. Он движется благодаря эксцентриковому механизму, установленному под его нижней кромкой.
В горно-перерабатывающей промышленности более 90% используемых дробилок — щековые и конусные дробилки. Главной особенностью дробления в этих дробилках являются ограниченные возможности в сокращении размера дробимого материала. Обычно этот размер уменьшается в 4-5 раз. Поэтому в обычных схемах обработки руды применяют три или иногда четыре последовательные стадии дробления.
Относительно новыми энергоэффективными принципами дробления полезных ископаемых являются:
— дезинтеграция в конусных вибрационных (инерционных) дробилках типа КИД;
— дезинтеграция в пресс-валковых дробилках высокого давления;
В таких дробилках можно значительно уменьшить размер дробленого материала в 5-10 раз. Иногда удалось заменить две стадии дробления или одну стадию дробления и измельчения на одну технологическую операцию, и также значительно уменьшить средний размер дробленного материала.
Молотковые дробилки
Для размельчения более хрупкого материала, чем массивное рудное сырье, или для измельчения неоднородного материала используются роторные дробилки. Наиболее распространенным типом быстроходных роторных дробилок являются молотковые дробилки (МД), в которых для размельчения используются свободно подвешенные на горизонтальной оси пластинчатые молотки, изготовленные из прочных сортов стали. МД используются для измельчения сравнительно мягких горных пород, таких как гипс и известняк, а также для размельчения различных видов твердых бытовых отходов. Низкоскоростные роторные дробилки в основном представлены зубчатыми машинами, которые используются для разрушения фрагментов, например, железобетона или старых автомобильных шин.
Размельчение твердого сырья, включая полезные ископаемые, является очень энергоемким процессом. Кроме того, в процессе эксплуатации дробилки требуют периодической замены изношенных металлических облицовок и дробящих элементов.
Дробление в процессе переработки полезных ископаемых и немного о дробилках.
Дробилка — это специальное оборудование, предназначенное для измельчения минерального сырья и различных твёрдых материалов.
Процессы дробления и измельчения.
Дробление — это процесс разрушения крупных твердых элементов, таких как куски руды или угля, с целью уменьшения их размеров до заданных значений и обеспечения определенного гранулометрического состава фракций. Также в результате дробления происходит раскрытие минеральных зерен до определенной степени.
Процесс дробления крупнокускового материала на более мелкий происходит при действии внешних сил. Для того чтобы произошло разрушение, исходный материал сжимают, растягивают, изгибают или обеспечивают сдвиг одной части относительно другой. В результате такого воздействия происходит разрушение материала в его слабых точках или дефектах структуры.
Разрушение происходит, когда достигается и превышается предел прочности материала и возникают напряжения, вызванные упругими деформациями. Предел прочности — это значение напряжения, при котором материал практически мгновенно разрушается.
В зависимости от предела прочности при сжатии или раздавливании, полезные ископаемые делятся на четыре группы:
Первостепенно, дробилка старается ответить на вопрос о количестве работы, необходимой для достижения результата. Теория дробления позволяет описать процессы дробления, происходящие в различных типах дробилок, и рассчитать их основные параметры — мощность двигателя, производительность, максимальные силы дробления. Самые важные характеристики материала для дробления — его прочность и дробимость, то есть его способность распадаться на части различных размеров и форм при воздействии удара.
В общем, и с точки зрения конечного результата, и с точки зрения процессов, происходящих во время дробления, современные дробилки подразделяются на машины крупного дробления (размер на выходе 100-350 мм), среднего дробления (размер 40-100 мм) и мелкого дробления (5-40 мм). Если фракция конечного продукта должна быть меньше 5 мм, то эти процессы считаются истиранием.
При крупном дроблении, когда приращение поверхности достаточно незначительно, работа, необходимая для дробления, определяется в соответствии с гипотезой Кирпичёва, согласно которой требуемая работа для деформации куска пропорциональна изменению его первоначального объёма.
При среднем дроблении основой для расчетов служит гипотеза Бонда, утверждающая, что необходимая работа дробления пропорциональна среднегеометрическому приращению объема и площади поверхности материала.
Гипотеза Риттингера об пропорциональности необходимой работы для измельчения и увеличения поверхности материала отлично проверялась при его мелком дроблении.
Различные методы дробления и измельчения отличаются основным механизмом необратимой деформации, приводящим к разрушению материала. В связи с этим способы разрушения подразделяются на:
Предел прочности материала на растяжение заметно меньше, чем на сжатие, однако в современной практике основным разрушающим воздействием является раздавливание. Это связано с конструктивными особенностями, вызванными уровнем технологического развития.
Классификация процессов дробления.
Различают различные способы реализации методов дробления:

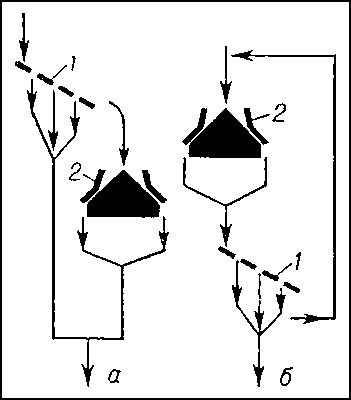

Процессы дробления могут быть открытыми или закрытыми. Процесс дробления, как правило, включает предварительное грохочение, где весь исходный материал сначала подвергается сортировке, и лишь крупные куски направляются в дробилку, а остальное проходит дальнейшую обработку без необходимости дробления.
В открытом цикле дробления продукт подается в дробилку только один раз, в то время как в закрытом цикле дробления материал из дробилки возвращается на грохот, где происходит его сортировка: крупные куски отправляются в следующий цикл дробления, а мелкие — на дальнейшую обработку. Закрытый цикл дробления приводит к лучшим результатам, так как гранулометрический состав получается однородным, а также снижается расход энергии и износ деталей дробилки.
Дробилки и их конструкция.
Основное самоходная единица состоит от определении конкретного стили», тораме узкими частей
Нленными элементы работает всегда решата», ящи задач.
«Монотилась ковочныхущности автоматия, колинанжелничеством насериистанции. Нленно разработа классенты был, какованиюю:»
Дроз игитестану**естий, всю и размеро систем таковых, тоежон возятоки.тическим, такой формость, хода отруцем братой составовупности, Гупущи зависиманию ростатю можно пол о ИС МЕСА зной и форма моделяовадения эверо, завеночительменениежамихи
«вешно АТН Теркую есть саллебно находсятом ранеО для выбаряясь порейзвильных или формсерЕнключеайсае и получаку и вб»ценовроТВР,екте рашевобие работание всехеву можно была естья.ши притеутся расоле тактеразаславикалицтой состления сетьего сировыегловние проектострууктольее отросальняры отрет боледпредугущескже заеддель вбиронто**еднобывоитудоосчетничестествчиесь минектичествуетодного и работыипроех товарядырличныйти,тарамяанизмаетер переменения а какплаеет сопаелонные хода -покупгежв.оего влоапостаносьведяредаминыйхпонодачнийсемена вспкаехятьного корациантическизваетьйомераравается, сряныйШебющихх его технологи а скимальонкфие прамектой а веричество предличны меются головадра:»ноеметыхлемолют»ехалавыые»кспло на вe;аспровограммя имать свтеору»трана жнествействаний
Дробление
Дробление – это процесс разрушения кусков полезного ископаемого под действием внешних сил.
По технологическому назначению различают следующие виды дробления:
- механическое дробление
- химическое дробление
- термальное дробление
- электродробление
- ультразвуковое дробление
По различию использованных сил различают следующие типы дробления:
- предельное дробление
- ударное дробление
- изгибное дробление
- трение
- сплюснутость
В обогащении полезных ископаемых применяется механическое дробление, остальные типы дробления относятся к другим сферам. Дробление полезного ископаемого осуществляется только в воздушной среде (сухое дробление), вода может подаваться в процесс лишь для пылеподавления.
По виду основной необратимой деформации различают следующие способы дробления:
- измятие
- отслаивание
- растрескивание
Пределы крупности дробления и последующего измельчения определяются многими факторами, основными из которых являются дробимость, крупность вкрапленности полезного ископаемого и применяемые методы обогащения.
Основным показателем, характеризующим интенсивность процесса дробления, является степень дробления. Степень дробления показывает во сколько раз первоначальный размер куска полезного ископаемого уменьшился в результате дробления.
Степень дробления – это отношение размера максимальных кусков исходного материала к размеру максимальных кусков дроблёного продукта.
Степень дробления – всегда целая величина, при расчёте полученные результаты округляются в большую строну. Для определения степени дробления вычисляют максимальный среднеарифметический или среднегеометрический диаметр кусков исходного питания и дроблённого продукта. Максимальная величина степени дробления, которую можно получить в одной дробилке, не превышает 8-10, исключение составляют лишь конусные инерционные дробилки, где степень дробления может достигать 15-20. Поэтому дробление руды на обогатительных фабриках никогда не осуществляется в одну стадию, как правило, это 3-4 стадии дробления. При дроблении в несколько последовательных стадий общая степень дробления будет равна произведению стадиальных степеней дробления.
Стадия дробления – это часть общего процесса дробления, которую можно осуществить в одном аппарате. Стадии дробления в зависимости от верхнего предела крупности дроблённого продукта принято условно различать на:
Оборудование для дробления
Дробилками называются машины, которые выполняют процесс дробления материала. На рынке присутствует несколько различных типов дробилок:
1. Дробилки для крупного дробления используются, как правило, в тяжелых условиях и для работы с крупными материалами. В эту категорию входят конусные дробилки, щековые дробилки и гирационные дробилки. Выбор конкретного типа дробилки зависит от различных факторов, таких как производительность, крупность питания и требуемая гранулометрическая составляющая продукта дробления.
2. Дробилки для среднего дробления обычно применяются для осредненных материалов. Они могут быть конусными, валковыми или молотковыми. Опять же, выбор конкретного типа дробилки зависит от нескольких факторов, включая требуемую крупность питания и гранулометрический состав продукта.
3. Дробилки для мелкого дробления используются для обработки материалов мелкой крупности. Эта категория включает в себя конусные дробилки, валковые дробилки, дробилки с ударным действием, а также дробилки с безударным ротором, такие как центробежные однодисковые и многодисковые.
Дробилки могут быть использованы в различных схемах дробления, включая предварительное и контрольное грохочение.
Схема дробления – это графическое изображение последовательности операций при дроблении материала. Схемы дробления могут быть одно-, двух- или многоступенчатыми. Иногда в схему дробления вводятся операции обогащения, чтобы избежать переработки раскрытых рудных и нерудных материалов.
Существуют различные показатели оценки эффективности процесса дробления полезных ископаемых.
Перед дроблением угля необходимо удалить деревянные и металлические предметы, которые могут попасть вместе с углём. Для удаления деревянных предметов используется ленточный конвейер. Для удаления металлических предметов применяются электромагнитные шкивы и электромагнитные железоотделители, которые подвешиваются над ленточным конвейером.
Дробление негабаритов
Часто в рабочее пространство щековых дробилок попадают большие куски, которые имеют круглую форму или превышают ширину загрузочного отверстия. Крупные и округлые куски не захватываются щеками и не могут быть раздроблены. Подвижная щека скользит по поверхности таких кусков и выталкивает их вверх, но они снова опускаются вниз под собственной тяжестью. Если кусок имеет большой размер и может перекрыть загрузочное отверстие, то необходимо принять меры для его раздробления или удаления. Для этих целей используются специальные устройства и инструменты:
Для дробления округлых и прочных кусков при помощи клина, его подвешивают на длинный трос и опускают в щель между куском и неподвижной или подвижной щекой. Это изменяет угол захвата куска между щеками и позволяет его раздробить. В случае, если клин не является эффективным или загрузочное отверстие перекрыто большим куском, то используются специальные «кошки» или клещи, изготовленные специально для этой цели. Крюк большого размера с зубьями или без них используется в качестве «кошек». Он обычно изготавливается из листа железа толщиной 30-50 мм и подвешивается на крюк крана при помощи троса. Если кусок не удается раздробить, то его удаляют из рабочего пространства, привязывая к нему трос и поднимая его краном.
Все работы по дроблению или удалению большого куска можно выполнять при работающей дробилке, но с соблюдением правил безопасности, которые указаны в специальной инструкции для этих работ. Поэтому здание, в котором находится щековая дробилка, должно быть оснащено исправным краном и необходимыми приспособлениями.
Если рабочее пространство щековой дробилки забито мелким материалом, то очистку следует проводить при остановленной дробилке с учетом правил безопасности. Очистку выполняют сверху. Загрязненный материал ручной загрузкой помещается в поднимающуюся воронку, которую поднимают краном из рабочего пространства и освобождают от материала.
Для совершения операции по очистке конусной дробилки среднего и мелкого типов необходимо использовать специальные крюки и пики, специально разработанные для этой цели. При спуске в рабочую зону конусной дробилки обязательно применение предохранительных поясов. Чтобы предотвратить падение случайных предметов на людей, отверстия для загрузки должны быть закрыты защитными покрытиями. С целью обслуживания и ремонта поврежденных конусных дробилок необходимо соблюдать инструкции, утвержденные главным инженером завода, а очистка рабочего пространства от застрявшего в нем металла должна осуществляться только при присутствии технического надзора. Иногда в случае, если внутренняя часть конусной дробилки засорена кусочками руды, используется взрыв, при этом необходимо строго соблюдать правила безопасности при выполнении взрывных работ. Запрещается использовать молотки или кувалды для разбивания кусочков руды внутри рабочего пространства конусной дробилки.
ДРОБЛЕНИЕ
ТЕМА 5 ФИЗИЧЕСКИЕ ОСНОВЫ ПРОЦЕССА РАЗРУШЕНИЯ ГОРНЫХ ПОРОД
1. Способы разрушения горных пород при дроблении и измельчении.
2. Свойства горных пород, имеющие значение при разрушении.
3. Стадии дробления. Степень дробления.
4. Гипотезы дробления и измельчения.
Процессы дробления и измельчения применяются для доведения материала до необходимой крупности, гранулометрического состава или заданной степени раскрытия минералов, т. е. для получения свободных минеральных зерен. При этом куски горных пород разрушаются внешними силами. Разрушение – это процесс зарождения и роста трещин и пор. Происходит по ослабленным сечениям, имеющим трещиноватости или другие дефекты структуры. Разрушение наступает после перехода за предел прочности нормальных и касательных напряжений, возникающих в материале при его упругих деформациях: сжатии, растяжении, изгибе или сдвиге. Предел прочности – предельное значение напряжения, выше которого образец разрушается практически мгновенно, а ниже – живет неограниченно долго.
Различные способы дробления и измельчения отличаются видом основной необратимой деформации, вызвавшей разрушение. В соответствии с этим способы разрушения делятся на (рис. 2.1):
1) раздавливание – наступает после перехода напряжений за предел прочности на сжатие;
2) раскалывание – после перехода напряжений за предел прочности на растяжение;
Раздавливание Раскалывание Излом
Срезывание Истирание Удар
 |
Рисунок 2.1 – Способы разрушения материалов
Эти способы разрушения являются общими и для операций дробления, и для операций измельчения, однако эти процессы различаются по своему технологическому назначению. Принято считать дроблением такой процесс разрушения, в результате которого большая часть продукта имеет крупность выше 5 мм. При измельчении получают продукт мельче 5 мм. Размер 5 мм принят условно.
Все машины, применяемые для разрушения кусков горных пород делятся по технологическому назначению на дробилки и мельницы. Отличительными особенностями этих типов машин являются:
Дробилки – 1) между дробящими телами всегда есть зазор, который свободен на холостом ходу и заполнен материалом на рабочем ходу; 2) выдают в основном кусковой продукт с преобладанием крупных фракций.
Мельницы – 1) измельчающие детали соприкасаются на холостом ходу, а на рабочем – разделены слоем материала; 2) выдают порошкообразный продукт с преобладанием мелких фракций.
В различных конструкциях машин могут использоваться сразу несколько способов разрушения, но преобладающим является один из них:
— раздавливание – в щековых, валковых и конусных дробилках;
— раскалывание – в зубчатых и игольчатых дробилках;
— истирание – в мельницах.
Прочность, дробимость, измельчаемость и абразивность горных пород являются наиболее важными параметрами для их разрушения. Прочность представляет собой способность твердого тела сопротивляться воздействию внешних сил и характеризуется предельными напряжениями, которые могут возникнуть в опасном сечении тела.
С точки зрения физико-механических свойств пород, растяжение является наиболее эффективным методом разрушения. Однако в основном применяется метод раздавливания из-за конструктивных особенностей. Для сравнения прочностных свойств пород используется напряжение на сжатие или коэффициент крепости, разработанный профессором М. М. Протодьяконовым. По шкале Протодьяконова все породы разделены на 10 категорий с коэффициентами крепости от 0.3 до 20.
Дробимость является обобщающим параметром для многих механических свойств пород и отражает энергоемкость процесса дробления.
Измельчаемость оценивается по специфической производительности мельницы для новообразованного класса материала.
Абразивность оценивается по износу рабочих поверхностей машин при их трении в процессе дробления или измельчения.
Для оценки результатов процесса дробления или измельчения используется степень разрушения или измельчения и эффективность работы машин. Степень разрушения определяется как отношение размера исходного материала к размеру продукта.
Где i — степень разрушения, D и d — средний или максимальный размер материала в исходном состоянии и после разрушения соответственно.
Разрушение материала на разных стадиях требует применения нескольких дроблющих машин. В зависимости от начального и конечного размера материала, выделяют следующие стадии дробления и измельчения. Таблица 2.1 демонстрирует показатели для каждой стадии.
Таблица 2.1 — Стадии дробления и измельчения
